6.7. Załącznik 7

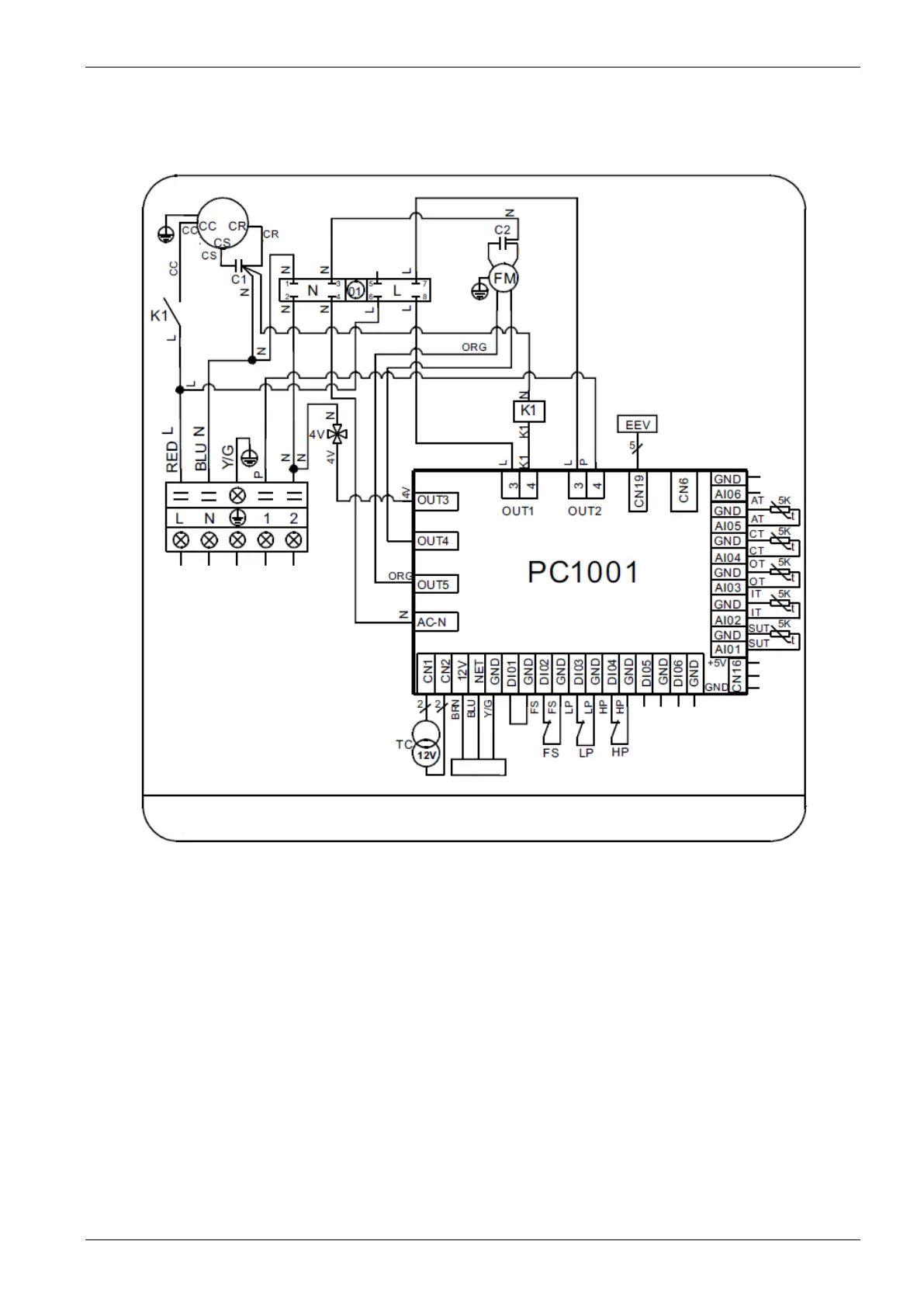

Schemat obwodu Hydro-Pro+Premium 10
AT:
Temperatura zewnętrzna
COMP:
Sprężarka
CT:
Temperatura cewki
EEV:
Elektroniczny zawór
rozprężny
FM:
Silnik wentylatora
FS:
Przełącznik przepływowy
HP:
Zabezpieczenie
wysokociśnieniowe
IT:
Temperatura wody wlotowej
K1:
Przekaźnik sprężarki
LP:
Zabezpieczenie
niskociśnieniowe
OT:
Temperatura wody wylotowej
SUT:
Temperatura ssania
TC:
Transformator
4V:
Zawór czterodrożny
Do pompy
DO ZASILANIA
220–240 V~/50 Hz
Sterownik
WHT
RED
BLK
BLU
RED
Hydro-Pro + Premium 10
COMP
RED
