6.2. Anhang 2

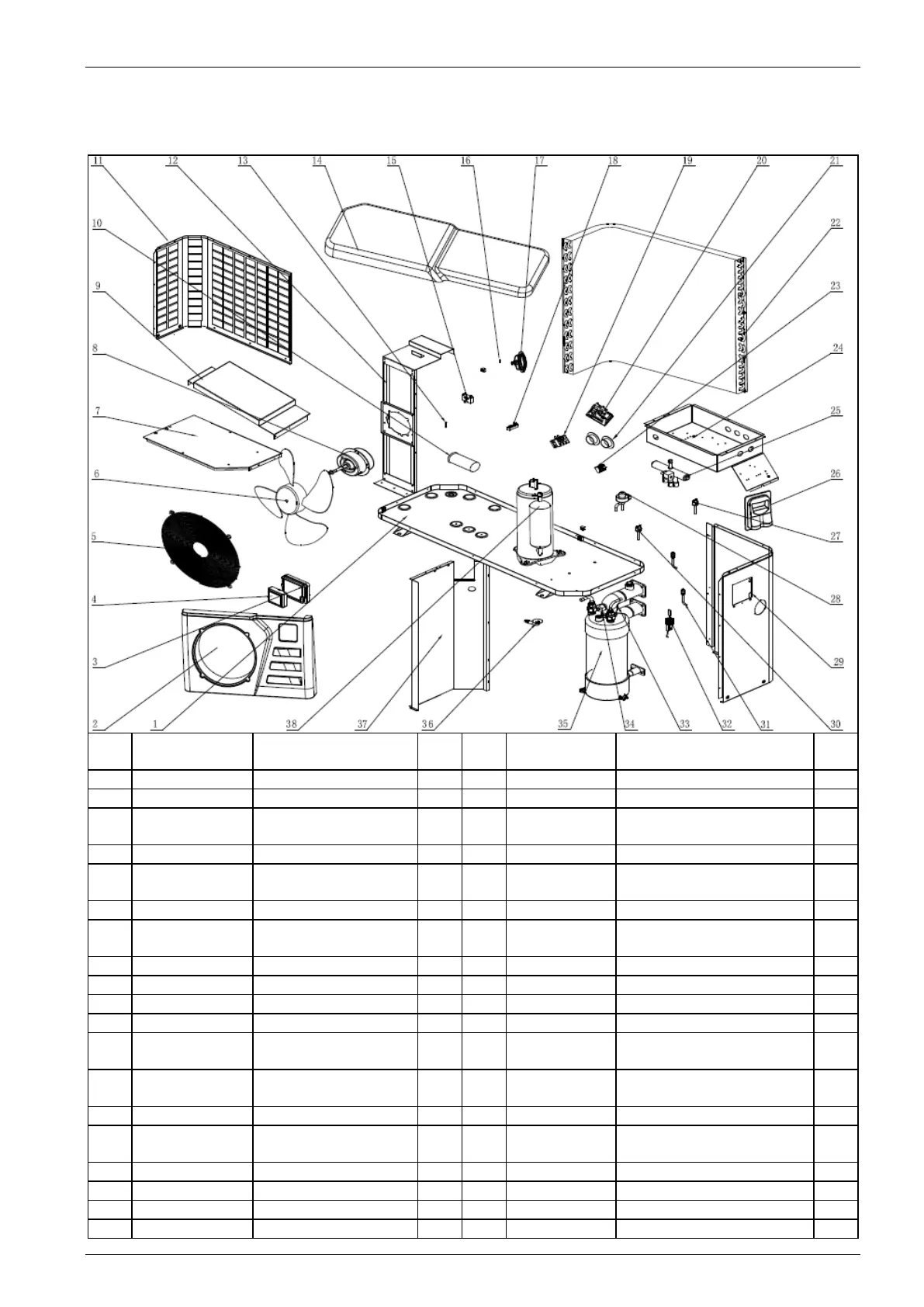

Explosionszeichnung Hydro-Pro+Premium 7
NR.
Code
Bezeichnung
Komponente
Hin-
weis
NR.
Code
Bezeichnung Komponente
Hin-
weis
1
32012-210098
Montagerahmen
22
3406-1204
Kondensator
2
32008-220035
vordere Abdeckung
23
2000-3909
2-polige Steuerung
3
20000-220068
wasserdichtes
Gehäuse
24
32012-210078
Steuerungsgehäuse
4
95005-310208
LCD-Steuerung
25
2004-1418
4-Wege-Ventil
5
32012-210080
Lüftergrill
26
32009-220029
Verdrahtungskasten
(schwarz)
6
3500-2701
Axiallüfter
27
2000-3603
Niederdruckschalter
7
32012-210079
Steuerungsgehäuse-
deckel
28
2003-1402
elektronisches
Expansionsventil
8
20000-330214
Axiallüftermotor
29
32008-210096
rechte Abdeckung
9
32008-210099
Versteifungsblech
30
2001-3605
Hochdruckschalter
10
2000-3504
Verdichterkondensator
31
20000-140150
Nadelventil
11
32008-210097
Rückwandgrill
32
20000-360005
Wasserdurchflussschalter
12
32012-210108
Motorträger
33
2000-3242
Ablaufwassertemperatur-
sensor
13
2000-3242
Umgebungstempera-
tursensor
34
2000-3242
Zulaufwassertemperatur-
sensor
14
32008-210036
Obere Abdeckung
35
32008-120005
Titan-Wärmetauscher
15
2000-3501
Lüftermotorkonden-
sator
36
3400-2203
Ablassrohranschluss
16
2000-1415
Schraube
37
32008-210095
Mittleres Trennblech
17
2000-2802
Druckmesser
38
20000-110077
Verdichter (H67)
18
2001-3901
5-polige Steuerung
19
20000-340060
3-adriges Kabel
