6 ANHANG
29
6.3. Anhang 3

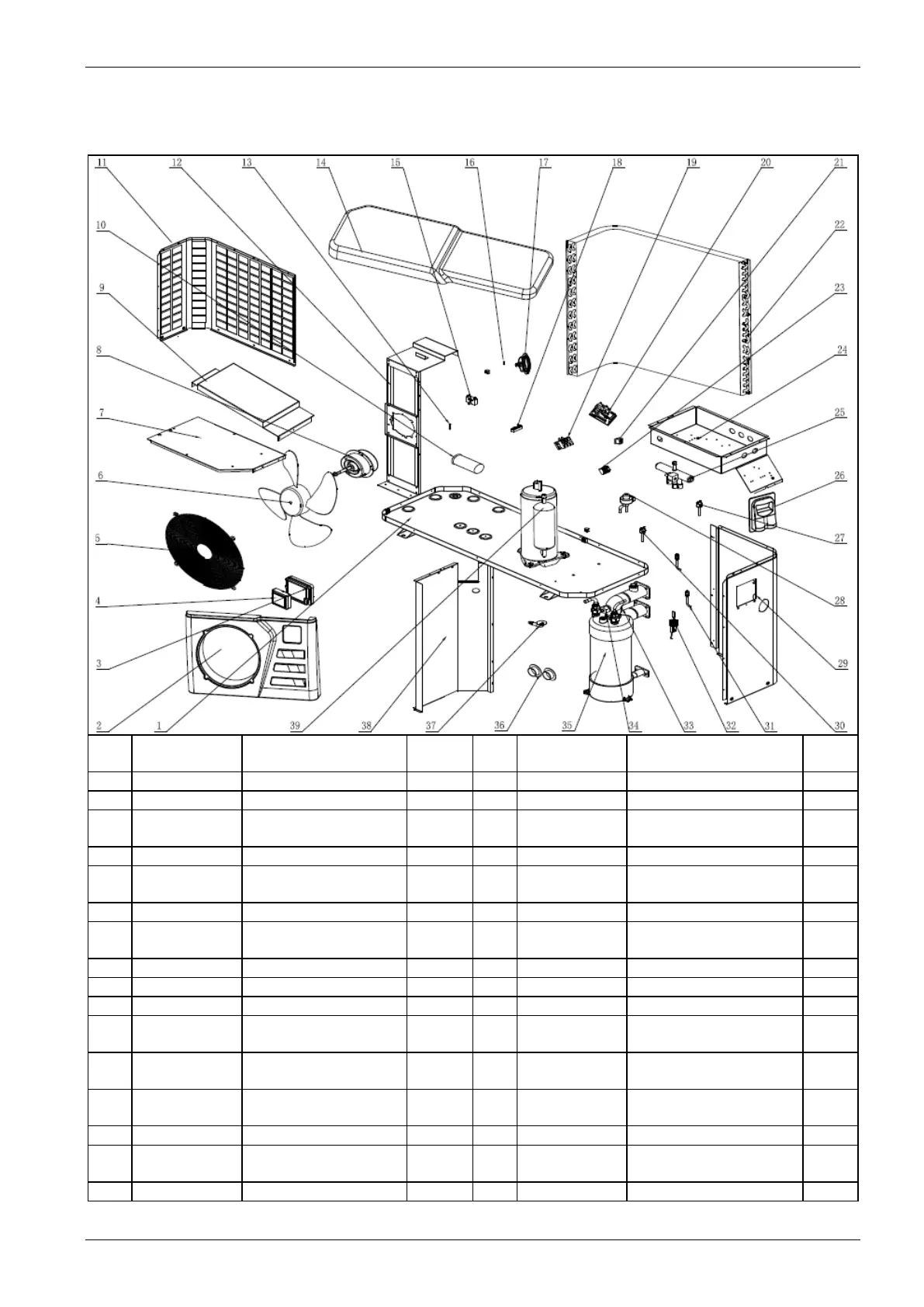

Explosionszeichnung Hydro-Pro+Premium 10
NR.
Code
Bezeichnung
Komponente
Hinweis
NR.
Code
Bezeichnung
Komponente
Hin-
weis
1
32012-210098
Montagerahmen
22
32008-120009
Kondensator
2
32008-220035
vordere Abdeckung
23
2000-3909
2-polige Steuerung
3
20000-220068
wasserdichtes
Gehäuse
24
32012-210078
Steuerungsgehäuse
4
95005-310208
LCD-Steuerung
25
2004-1437
4-Wege-Ventil
5
32012-210080
Lüftergrill
26
32009-220029
Verdrahtungskasten
(schwarz)
6
3500-2701
Axiallüfter
27
2000-3603
Niederdruckschalter
7
32012-210079
Steuerungsgehäuse-
deckel
28
2002-1451
elektronisches
Expansionsventil
8
20000-330214
Axiallüftermotor
29
32008-210096
rechte Abdeckung
9
32008-210099
Versteifungsblech
30
2001-3605
Hochdruckschalter
10
2000-3510
Verdichterkondensator
31
20000-140150
Nadelventil
11
32008-210097
Rückwandgrill
32
20000-360005
Wasserdurchfluss-
schalter
12
32012-210108
Motorträger
33
2000-3242
Ablaufwassertempera-
tursensor
13
2000-3242
Umgebungstempera-
tursensor
34
2000-3242
Zulaufwassertempera-
tursensor
14
32008-210036
Obere Abdeckung
35
32008-120008
Titan-Wärmetauscher
15
2000-3501
Lüftermotorkonden-
sator
36
20000-220013
Rohrabdeckung
16
2000-1415
Schraube
37
3400-2203
Ablassrohranschluss
