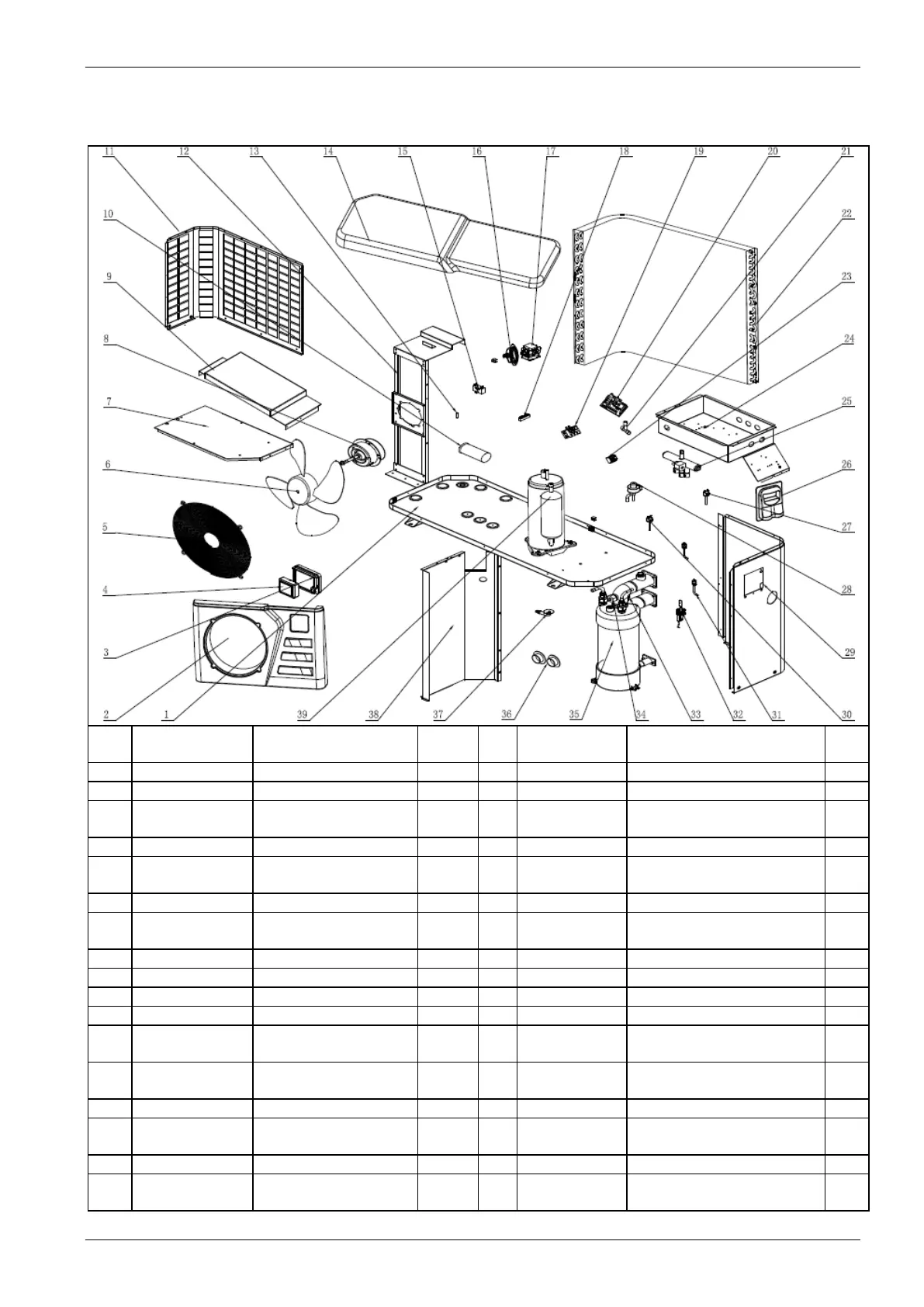

Explosionszeichnung Hydro-Pro+Premium 14
NR.
Code
Bezeichnung
Komponente
Hin-
weis
NR.
Code
Bezeichnung Komponente
Hin-
weis
1
32009-210242
Montagerahmen
22
35012-120001
Kondensator
2
32009-220028
vordere Abdeckung
23
20000-340060
3-adriges Kabel
3
20000-220068
wasserdichtes
Gehäuse
24
32009-210125
Steuerungsgehäuse
4
95005-310208
LCD-Steuerung
25
2004-1437
4-Wege-Ventil
5
34006-210049
Lüftergrill
26
32009-220029
Verdrahtungskasten C
(schwarz)
6
20000-270004
Axiallüfter
27
2000-3603
Niederdruckschalter
7
32009-210024
Steuerungsgehäuse-
deckel
28
20000-140151
elektronisches
Expansionsventil
8
20000-330212
Axiallüftermotor
29
32009-210131
rechte Abdeckung
9
32009-210025
Versteifungsblech
30
2001-3605
Hochdruckschalter
10
2000-3510
Verdichterkondensator
31
20000-140150
Nadelventil
11
32009-210130
Rückwandgrill
32
20000-360005
Wasserdurchflussschalter
12
32009-210129
Motorträger
33
2000-3242
Ablaufwassertemperatur-
sensor
13
2000-3242
Umgebungstempera-
tursensor
34
2000-3242
Zulaufwassertemperatur-
sensor
14
32009-2210027
Obere Abdeckung
35
32008-120013
Titan-Wärmetauscher
15
2000-3509
Lüftermotorkonden-
sator
36
20000-220013
Rohrabdeckung
16
2000-3802
Druckmesser
37
3400-2203
Ablassrohranschluss
17
20000-360006
1-Phasen-
Wechselstromschütz
38
32009-210124
Mittleres Trennblech
