Remplacement du ciRcuit impRimé du pRocesseuR de signal numéRique
Bulletin de service sur le terrain a-3
Retrait du circuit imprimé du processeur de signal numérique
1. Débrancher le connecteur du processeur de signal numérique (1) du haut du circuit imprimé du DSP (3).
Note: Cette étape n’est requise que pour les systèmes équipés d’une carte de communication RS485.
Sur les systèmes qui n’en sont pas dotés, le dessus du circuit imprimé du processeur de signal
numérique ne comporte aucun connecteur.
2. Au moyen d’un tournevis n°2, déposer les deuxvis (2) du circuit imprimé du processeur de signal numérique.

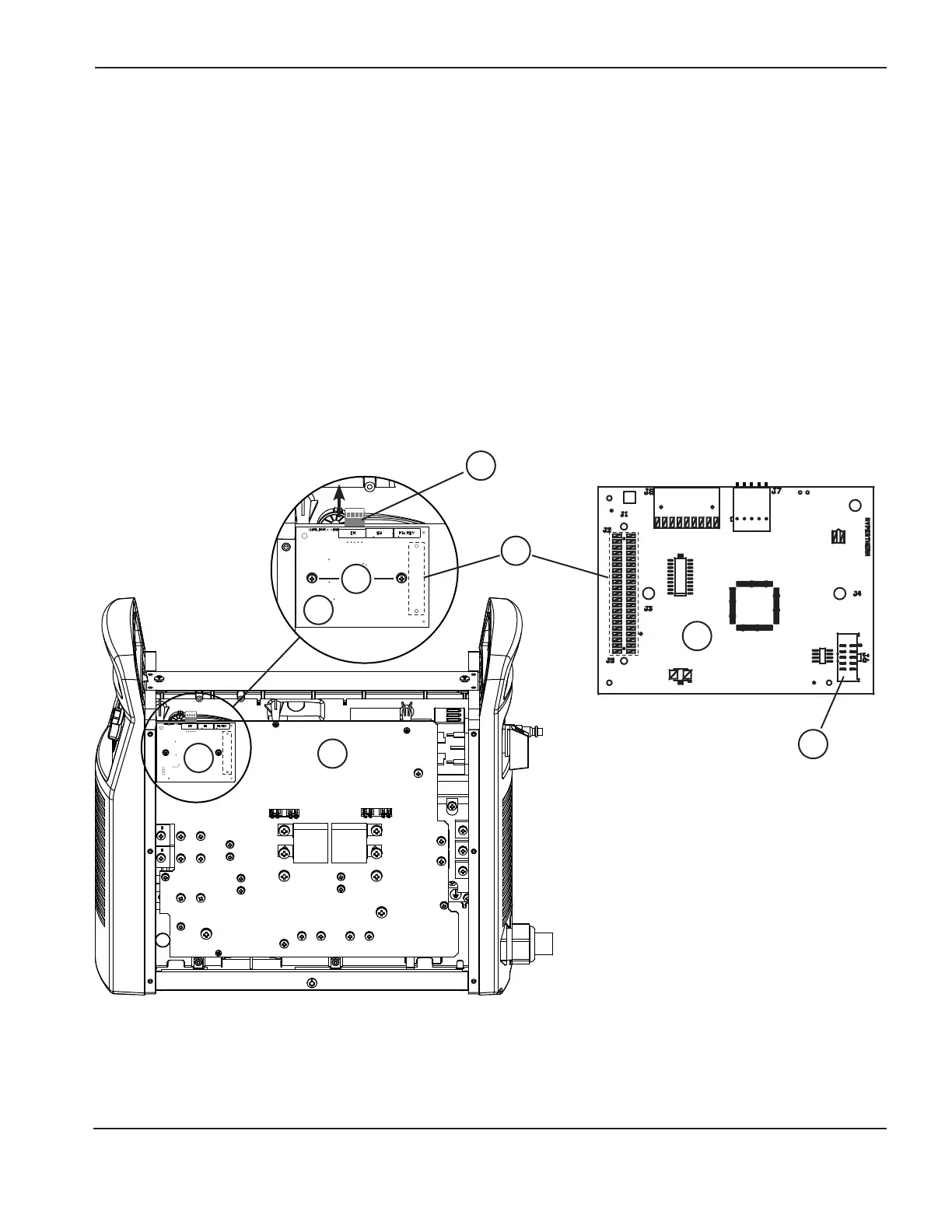

Deuxrangées de connecteur à broches (4) sont situés au dos du circuit imprimé du processeur de signal
numérique (3) comme montré dans les figures ci-dessous. Le rectangle pointillé identifie l’emplacement
desbroches au dos du circuit.
3. Tirer délicatement et tout droit sur le circuit imprimé du processeur de signal numérique (3) pour le dégager
ducircuit imprimé de la source de courant (5). Ne pas plier les broches.
4. Débrancher le câble plat du connecteur du câble plat (6) au dos du circuit du processeur de signal numérique.
Vue arrière du processeur
de signal numérique
Vue avant du processeur
de signal numérique
1
4
6
2
3
3
3
5
