Remplacement du ciRcuit impRimé du pRocesseuR de signal numéRique
a-4 Bulletin de service sur le terrain
Insertion du circuit imprimé neuf du processeur de signal numérique
1. Débrancher le câble plat du connecteur du câble plat (6) au dos du circuit imprimé neuf du processeur de signal
numérique (3).
2. Aligner les deuxbroches d’alignement (7) avec les trous correspondants du circuit imprimé de la source de courant.
3. Enfoncer délicatement et tout droit le circuit du processeur de signal numérique sur le circuit de la source de courant.
Ne pas plier les broches (4).
4. Au moyen du tournevis n°2, fixer solidement le circuit du processeur de signal numérique au circuit imprimé
de la source de courant avec les deuxvis (2).
5. Brancher le connecteur du processeur de signal numérique (1) sur le dessus du circuit imprimé du processeur
de signal numérique si une carte de communication RS485 est installée.

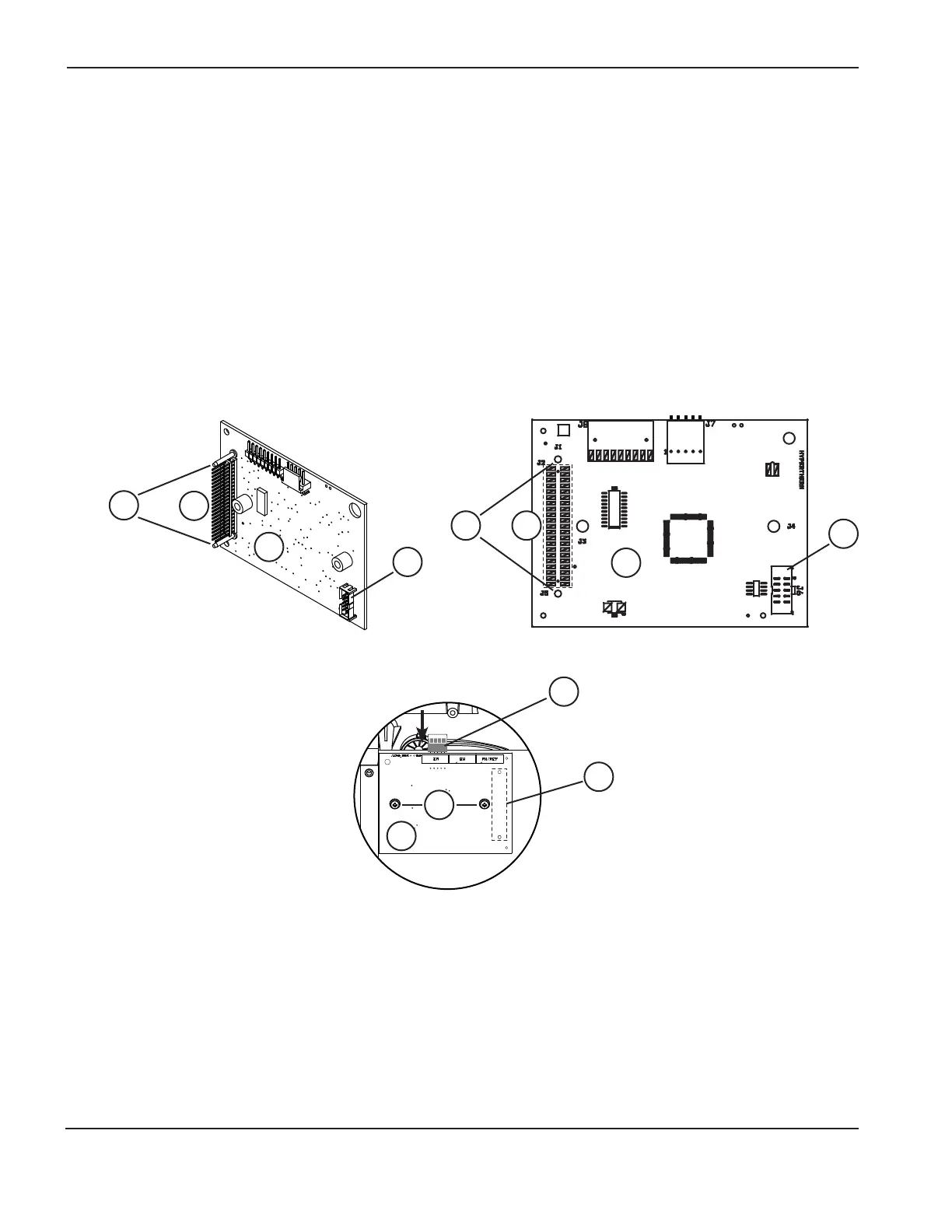

Vue arrière du
processeur de signal
numérique
Vue avant du processeur
de signal numérique
4
4
7
7
6
6
3
3
1
4
2
3
