Remplacement du ciRcuit impRimé du pRocesseuR de signal numéRique
Bulletin de service sur le terrain a-5

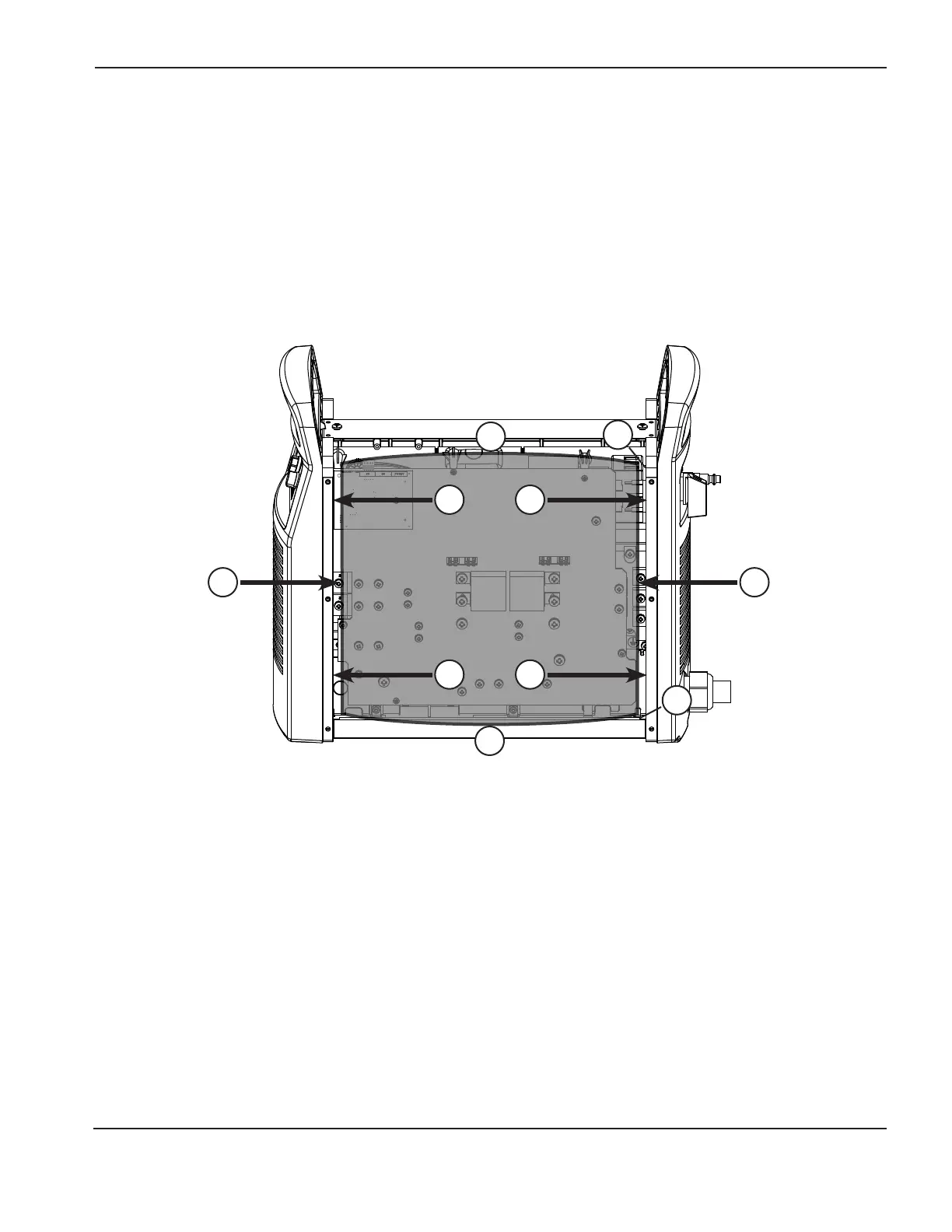

Remise en place de la barrière Mylar
1. Enfoncer soigneusement les côtés (1) de la barrière Mylar de façon à ce qu’elle fléchisse légèrement à ses parties
supérieure et inférieure (2).
2. Glisser les côtés de la barrière Mylar derrière le cadre de la source de courant (3). Faire attention de bien placer
la barrière entre le cadre et les fils d’alimentation du côté droit de la carte d’alimentation (4).
3. Plier délicatement le haut de la barrière au niveau de la perforation, de façon à ce que le haut se replie au-dessus
de la partie supérieure de la source de courant.
4. Glisser la barrière vers le bas de façon à ce que le rebord inférieur entre dans le cadre de la source de courant (5).
1 1
3
3
3
4
5
3
2
2
