24 Powermax30/30 XP/30 AIR Bulletin de service sur le terrain 805430
Remplacement du cordon d’alimentation

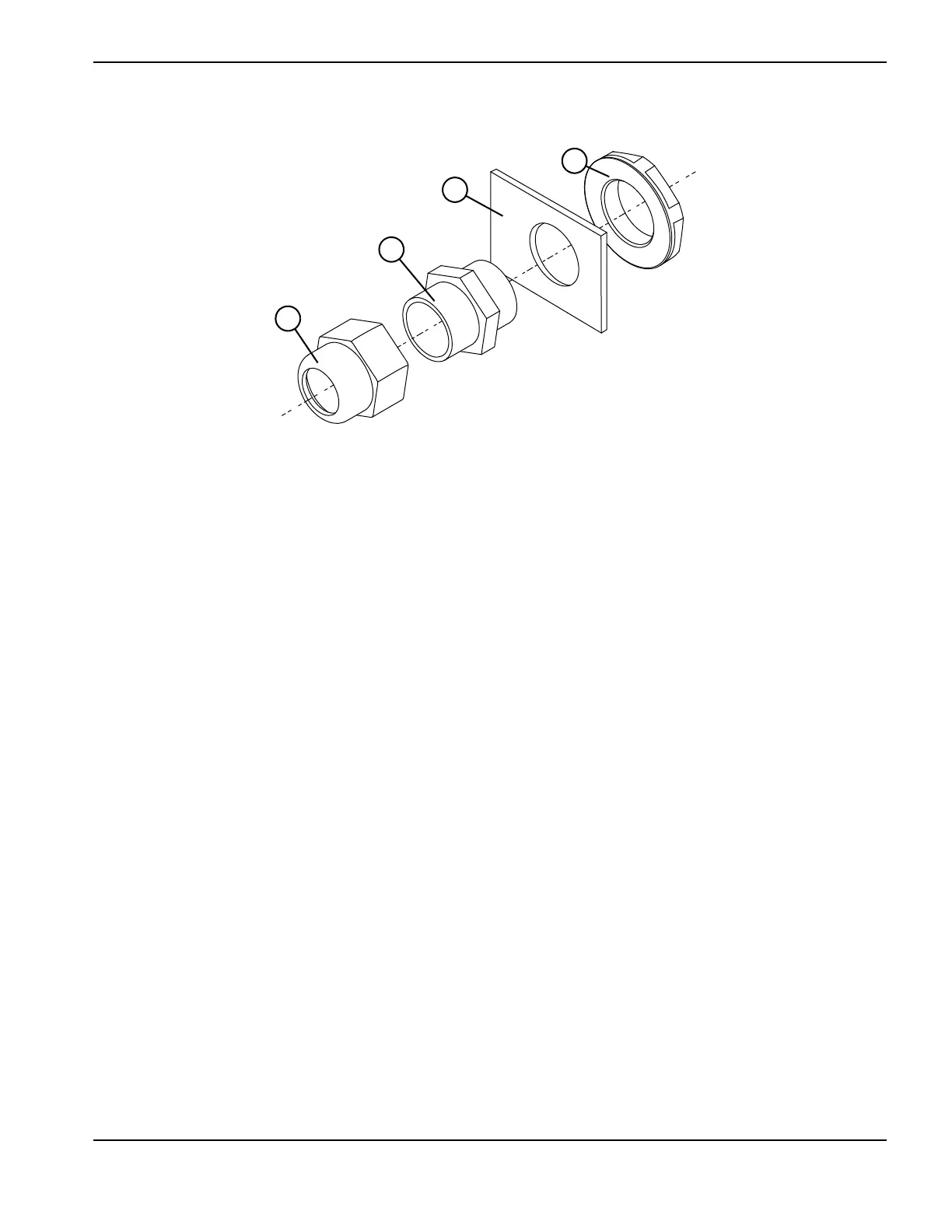

Figure 23
Installation du nouveau cordon d’alimentation (CE)
1. Installez-vous un nouveau serre-câble ?
Si oui, insérer le serre-câble dans le panneau arrière et serrer l’écrou de retenue sur le serre-câble. Serrer
légèrement l’écrou de retenue sur le serre-câble à l’extérieur de la source de courant.
Si non, passer à la prochaine étape.
2. Depuis l’intérieur du panneau arrière, passer les fils du cordon dans le serre-câble.
Étant donné que le cordon d’alimentation inclut la perle de ferrite, il est donc impossible
de passer le cordon dans le serre-câble à partir de l’extérieur de la source de courant. Ne
pas retirer la perle de ferrite des fils du cordon d’alimentation.
3. Appuyer le connecteur du fil marron sur le contact en haut à gauche de l’interrupteur d’alimentation.
4. Appuyer le connecteur du fil bleu sur le contact en haut à droite de l’interrupteur d’alimentation.
5. Serrer le fil de terre vert/jaune sur le dissipateur thermique à un couple de 17,28 kg cm.
6. Appuyer les fils dans le rail le long du côté du panneau arrière.
1
Écrou du serre-câble
(à l’extérieur de la source de courant)
2
Serre-câble
3
Panneau arrière
4
Écrou de retenue
(à l’intérieur de la source de courant)
