Powermax30/30 XP/30 AIR Bulletin de service sur le terrain 805430 25
Remplacement du cordon d’alimentation
Réinstallation du panneau arrière
1. Pousser le panneau arrière dans le socle de la source de courant afin d’enclencher à nouveau les fermoirs.
2. S’assurer que le trou du collier de mise à la terre est aligné sur les trous de vis du panneau arrière et de la source
de courant.
3. Serrer la vis de retenue avec un couple de 8,1 kg cm.
4. Connecter à nouveau le fil de mise à la terre au collier de mise à la terre.
5. Serrer l’écrou du serre-câble sur le cordon d’alimentation.
6. Tenir la barrière de composant afin que le bord qui comporte une longue partie découpée et deux encoches soit
le plus près du panneau arrière ; le bord qui comporte trois encoches soit le plus près du panneau avant.
7. Une ligne perforée suit le haut de la barrière, à environ 25 mm en-dessous du bord supérieur. Plier la barrière le long
de cette perforation de sorte que le bord supérieur soit recourbé à l’opposé de vous.)
8. Positionner la barrière de sorte que la section pliée recouvre le dessus du circuit imprimé d’alimentation. Le bord qui
comporte une longue partie découpée et deux encoches devrait être aligné avec le panneau avant ; le bord qui
comporte trois encoches devrait être aligné avec le panneau arrière.
9. Placer d’abord le bord du panneau avant de la barrière, puis le bord du panneau arrière. Les encoches de part
et d’autre de la barrière doivent s’aligner sur les encoches situées à l’intérieur des panneaux avant et arrière.
Lors de la mise en place de la barrière, s’assurer que le bord inférieur se trouve dans le même rail que le couvercle.
10. En prenant soin de ne pas pincer les fils, faire glisser le couvercle sur la source de courant. Aligner les bords
inférieurs avec les rails, puis aligner la fente sur le dessus du couvercle avec la languette située sur le panneau avant
de sorte que les fentes du couvercle soient en face du ventilateur.

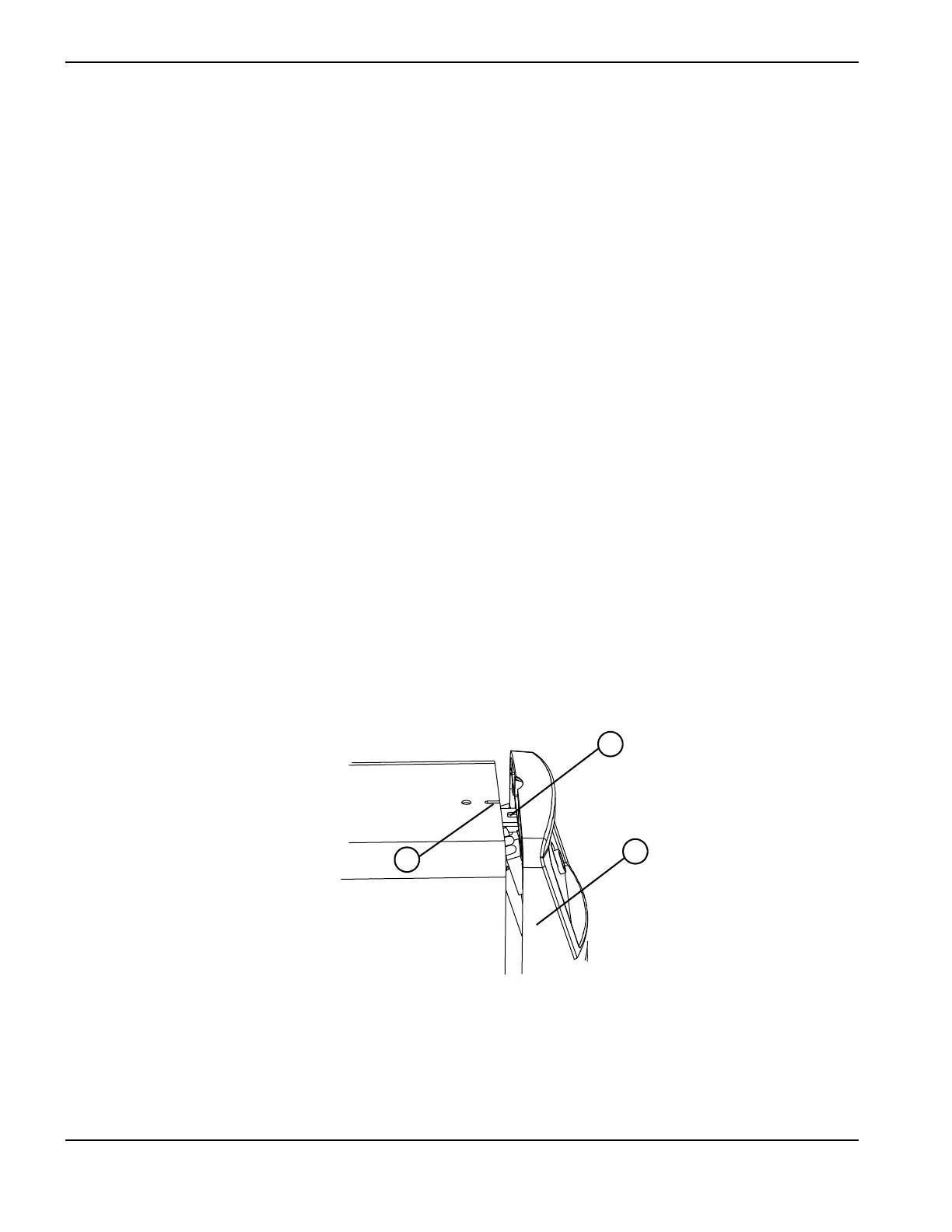

Figure 24
1
Encoche du couvercle
2
Panneau avant
3
Languette
