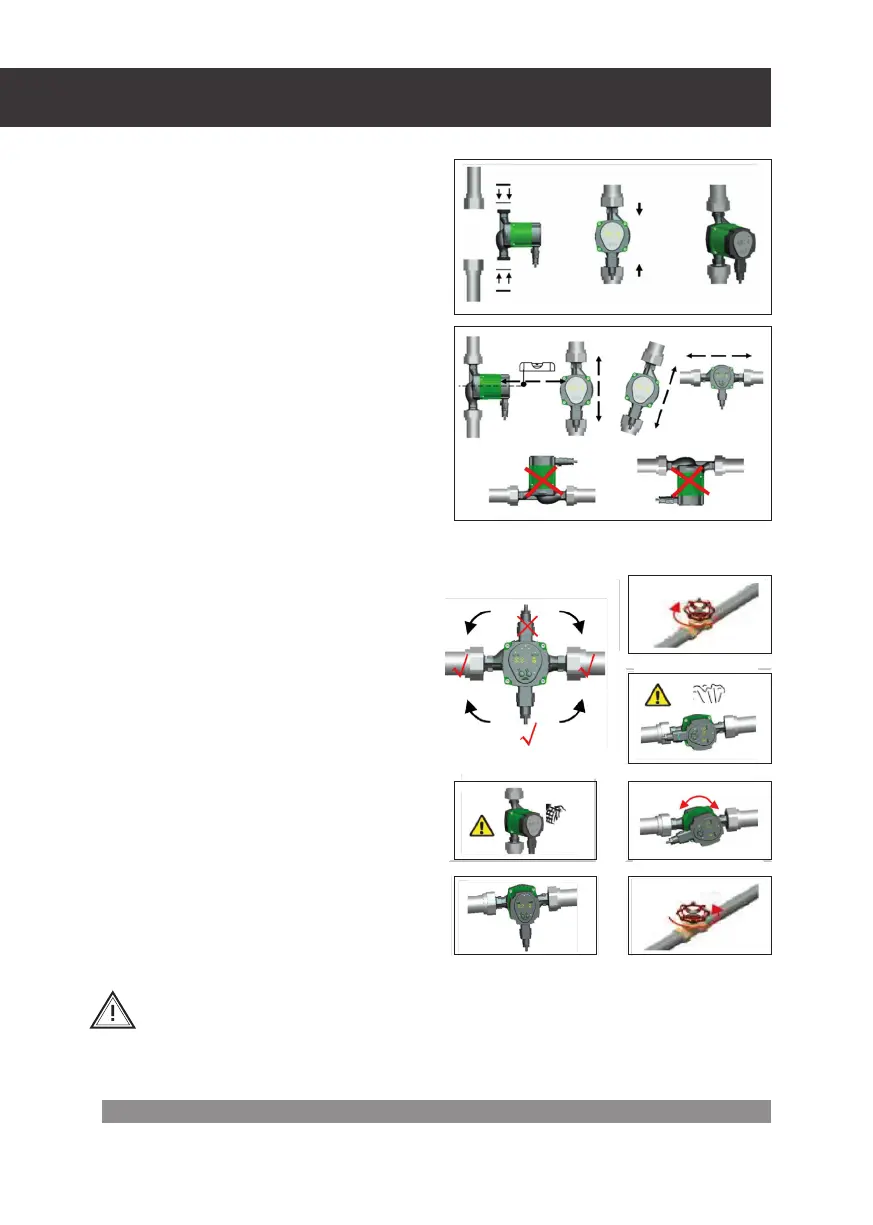

Instalacja
Przy instalacji proszę zwrócić uwagę na kieru-
nek przepływu czynnika grzewczego. Strzałka
na korpusie pompy informuje o kierunku prze-
pływu wymuszanego przez pompę. Kierunek
ten musi być zgodny z obiegiem czynnika
w instalacji.
Przy instalacji proszę używać dołączonych
do kompletu śrubunków wraz z gumowymi
uszczelkami.
Dopuszczalne położenie panelu sterowniczego
Pompa powinna być tak zainstalowana, aby
wał pompy znajdował się w pozycji poziomej.
Zmiana orientacji panelu sterowniczego
Panel sterowniczy wraz z korpusem silnika
może obracać się co 90°.
Aby zmienić położenie skrzynki przyłączowej,
wykonaj następujące czynności:
1. Odłącz pompę od zasilania elektrycznego
2. Zamknij zawory kulowe odcinające na wlo-
cie i wylocie pompy oraz przeprowadzić
dekompresję;
3.
Poluzuj i usuń cztery śruby mocujące gło-
wicę w korpusie pompy;
4. Obróć silnik w żądane położenie i dopasuj
cztery otwory na śruby;
5.
Włożyć cztery śruby z łbem ampolowym do
odpowiednich gniazd i dokręcić je;
OSTRZEŻENIE!
Czynnik grzewczy może mieć wysoką temperaturę i ciśnienie, dlatego należy usunąć
ciecz z układu lub zamknąć zawory odcinające po obu stronach pompy przed usu-
nięciem śrub z łbem ampulowym.
