5 - 6
ADJUSTMENT
TRANSCEIVER’S
CONDITION
OPERATION
ADJUSTMENT
ITEM
VALUE
TX OUTPUT
POWER (at 13.5 V)
[High power]
VHF (Low band)
1 • Frequency: Displayed
• Transmitting
• Connect an RF power meter to the
antenna connector.
4.8–5.2 W
VHF (High band) 2 • Transmitting
UHF (Low band) 3 • Transmitting
UHF (High band) 4 • Transmitting
[Middle power]
VHF (Low band)
5 • Transmitting 2.3–2.7 W
VHF (High band) 6 • Transmitting
UHF (Low band) 7 • Transmitting
UHF (High band) 8 • Transmitting
[Low power]
VHF (Low band)
9 • Transmitting 0.4–0.6 W
VHF (High band) 10 • Transmitting
UHF (Low band) 11 • Transmitting
UHF (High band) 12 • Transmitting

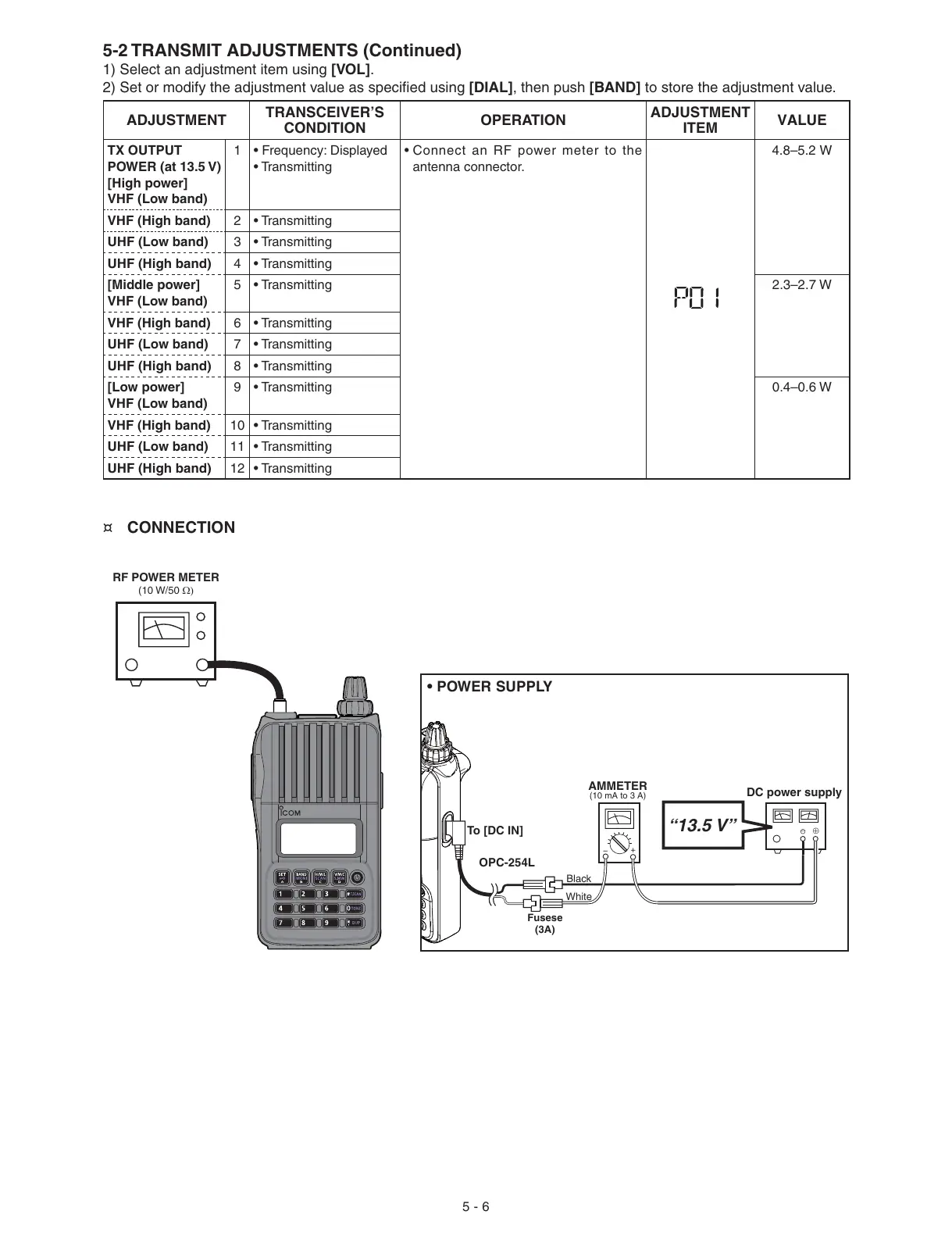

5-2 TRANSMIT ADJUSTMENTS (Continued)
1) Select an adjustment item using [VOL].
2) Set or modify the adjustment value as specifi ed using [DIAL], then push [BAND] to store the adjustment value.
¤ CONNECTION
RF POWER METER
(10 W/50 Ω)
“13.5V”
To [DC IN]
OPC-254L
DC power supply
⊕
−
Black
White
AMMETER
(10 mA to 3 A)
+
−
Fusese
(3A)
• POWER SUPPLY
