13
INSTALLATION
Ideal Logic System - Installation and Servicing
Note that item numbers are linked to the spares list
104 CH RETURN VALVE
105 CH FLOW VALVE
108 PUMP HEAD
110 PUMP AUTO AIR VENT
113 PRESSURE RELIEF VALVE
114 PIPE - PRV OUTLET
115 PIPE - FLOW
116 PIPE - RETURN
117 PIPE - EXPANSION VESSEL
118 EXPANSION VESSEL
120 FLOW GROUP MANIFOLD
121 BY-PASS KIT
131 WATER PRESSURE TRANSDUCER
135 PRESSURE GAUGE
203 GAS COCK
204 PIPE - GAS INLET
205 GAS VALVE
5

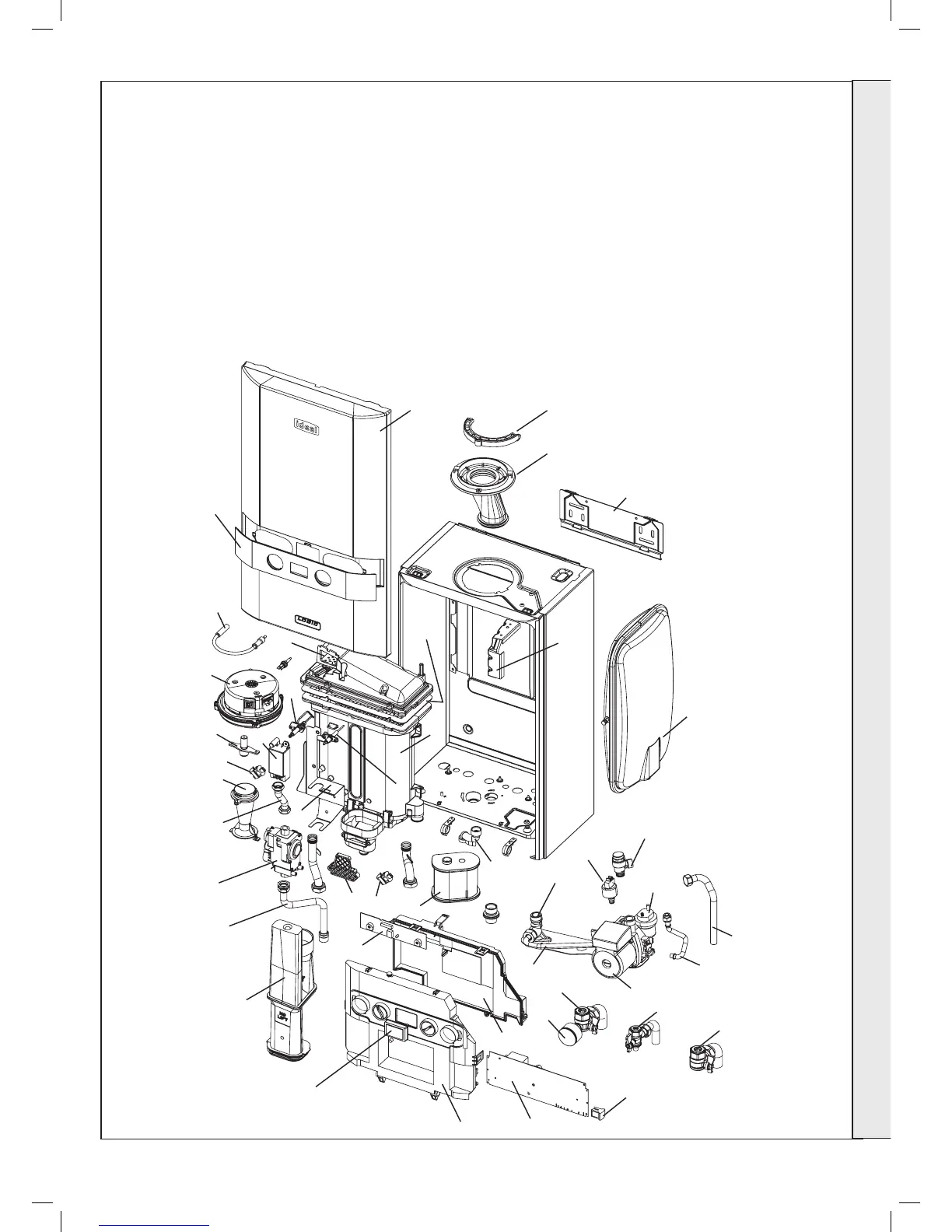

BOILER ASSEMBLY - Exploded View
504
227
224
503
505
313
215
217
309
306
308
211
304
214
206
205
204
223
325
302
104
BCC
114
117
118
507
203
135
105
231
228
229
303
304
116
115
219
301
401
218
307
324
314
506
110
113
131
120
108
121
206 PIPE - GAS INJECTOR
211 INJECTOR ASSEMBLY
214 VENTURI
215 FAN
217 BURNER
218 GASKET - BURNER
219 SUMP CLEAN OUT COVER
223 FLUE MANIFOLD
224 FLUE MANIFOLD TOP
227 CLAMP RETAINING FLUE TURRET
228 HOSE CONDENSATE INTERNAL
229 SIPHON TRAP
231 CONDENSATE OUTLET CONNECTION
301 CONTROLS BOX FIXINGS HINGE & SPRING
302 PRIMARY PCB*
303 CUI BOARD
304 CONTROL THERMISTOR (RETURN)
306 ELECTRODE IGNITION
307 ELECTRODE DETECTION
308 IGNITER UNIT
309 THERMISTOR CONTROL/NO FLOW
313 IGNITION LEAD
314 CONTROL BOX LENS
324 CONTROLS BOX LID
325 CONTROL BOX FRONT
401 HEAT ENGINE
503 WALL MOUNTING BRACKET
504 FRONT PANEL
505 FASCIA
506 BRACKET - GAS VALVE
507 BRACKET - EXPANSION VESSEL
* Note that production boiler PCBs are factory
pre-set to operate for boiler range and output,
but when ordering Primary PCB as a spare, an
additional Boiler Chip Card (BCC) MUST also
be purchased for your specic boiler range and
output.
