2.7 COLLEGAMENTO SCHEDA ZONE A CALDAIE GENERICHE
Nel caso si colleghi la Scheda Zone a caldaie senza il segnale di stato zone o senza dialogo BUS, i circolatori di zona sono comandati
solamente dai rispettivi termostati ambiente. In questo caso non è possibile controllare i circolatori da caldaia attivandoli ad esempio
in occasione di postcircolazioni o disattivandoli selezionando la funzione “estate” su caldaia.
La Scheda Zone deve essere collegato ad una propria sonda esterna (se necessaria).
Le temperature di mandata zone miscelate deve essere regolate sui trimmers Scheda Zone.
13

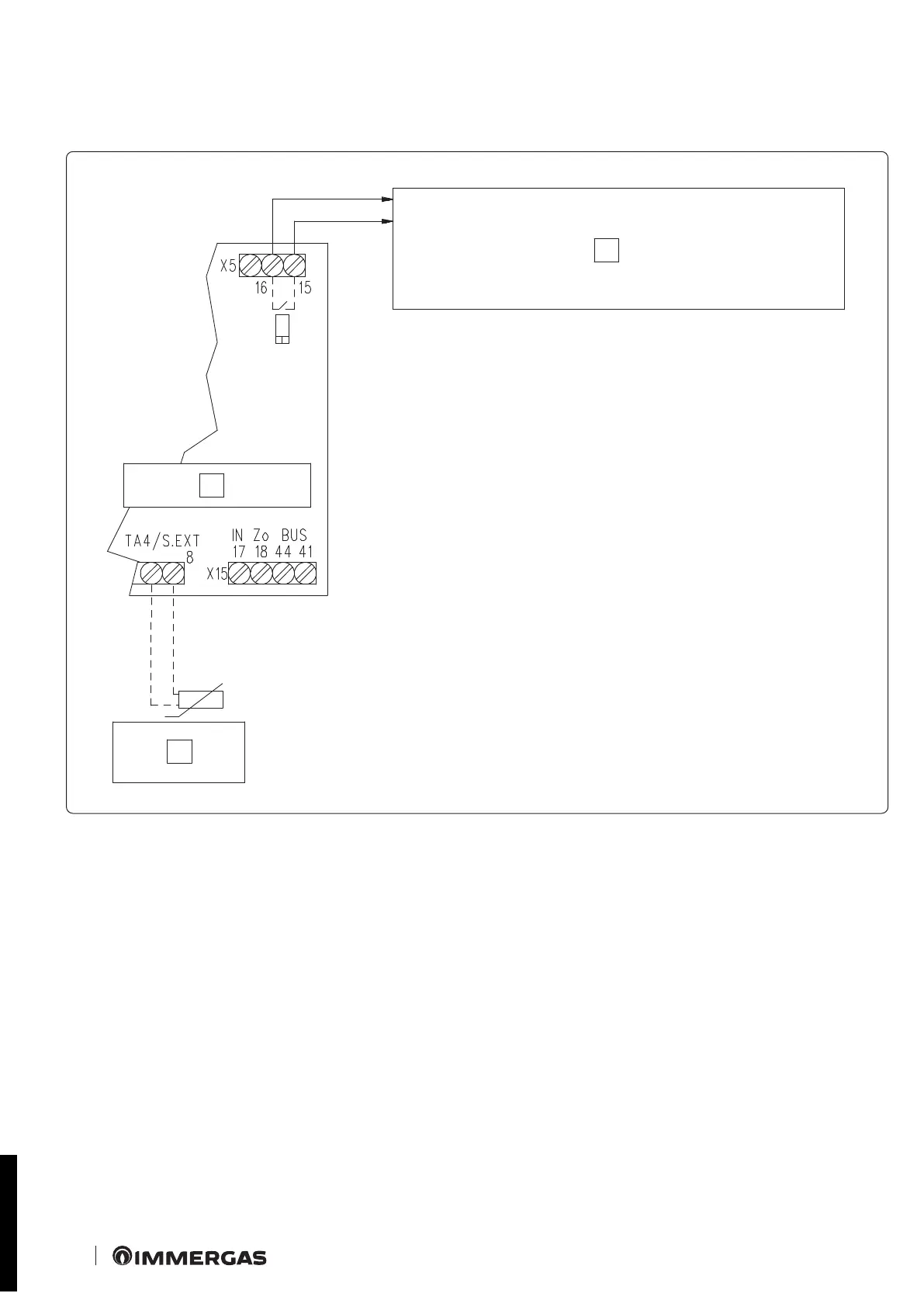

COLLEGAMENTO CALDAIE GENERICHE
Legenda:
1 - Scheda zone
2 - Sonda esterna (optional)
3 - Richiesta accensione caldaia: ai morsetti 15 e 16 della scheda zone è
disponibile il contatto pulito del relè di controllo accensione caldaia
(230 Vac, 0,5 A max). Il contatto si chiude con richiesta attiva.
Con questo tipo di connessione, quando si volesse togliere tensione al kit per accedere alla sua manutenzione, è necessario togliere
alimentazione anche alla caldaia
STD.009285/001
