Immergas V2 - Collegamenti Scheda Zone a Termostati Ambiente E CAR; V2 Su Caldaie Diverse da Victrix Superior (2022)

1
2
3
5
4
6
BR BL Y/G
18
2.9 COLLEGAMENTI SCHEDA ZONE A TERMOSTATI AMBIENTE E CAR
V2
SU CALDAIE DIVERSE DA VICTRIX
SUPERIOR 2022
15
Eliminare il ponte X40 presente su morsettiera caldaia (vedi libretto istruzioni caldaia).

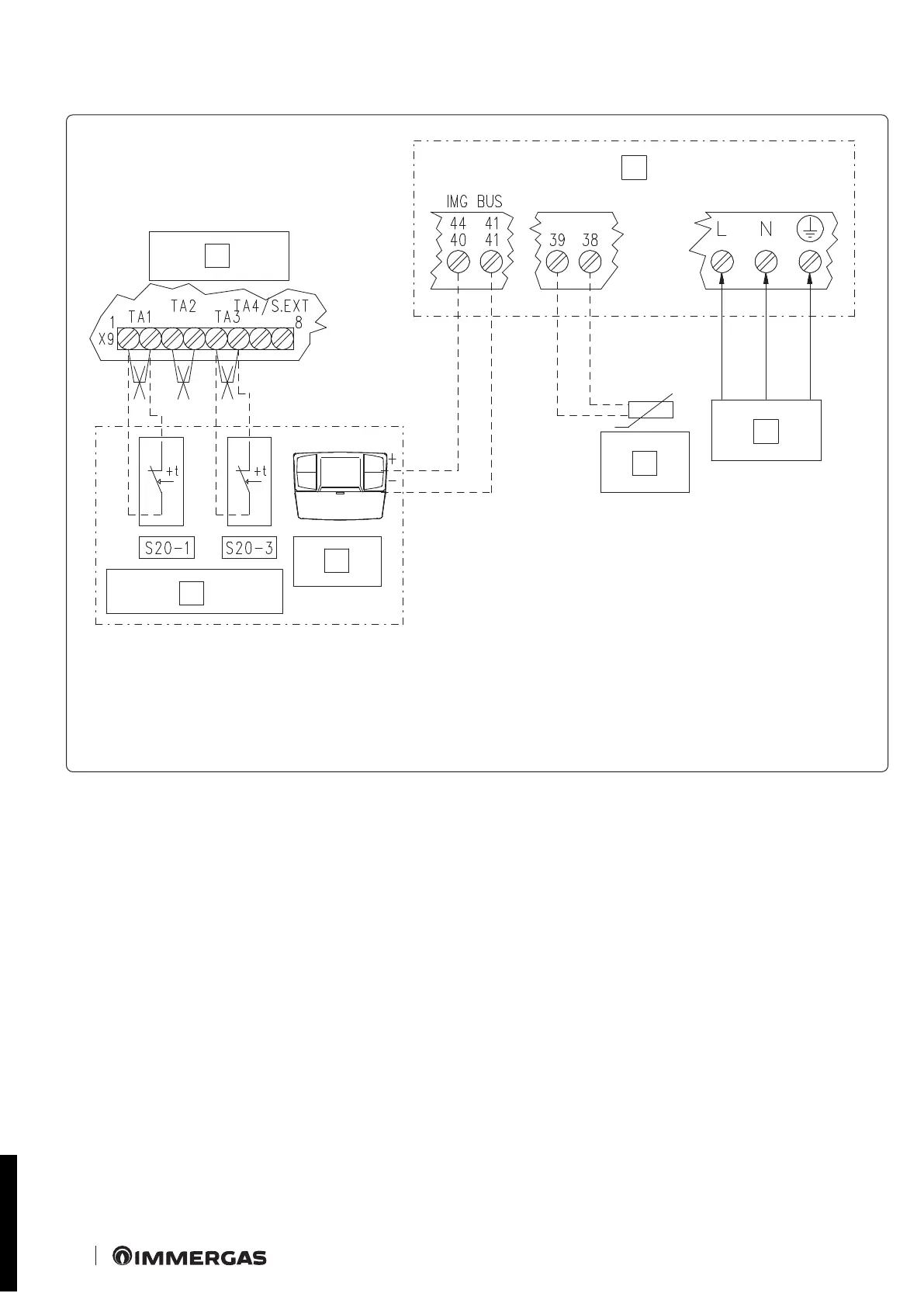

Esempio di collegamento CAR
V2
o altro Controllo Remoto adatto alla gestione zone collegato a caldaia diversa da Victrix Superior
(2022) tramite DIM BUS (vedi libretto istruzioni di caldaia) insieme ad altri Termostati Ambiente collegati a scheda zone.
Il CAR
V2
deve essere connesso ai morsetti di caldaia indicati come DIM BUS oppure 44-41, oppure 40-41 (vedi libretto istruzioni
di caldaia).
La scheda zone dovrà essere connessa a caldaia tramite DIM BUS o segnale di stato zone, così da ricevere la richiesta di attivazione
zona da CAR
V2
.
Il CAR
V2
controllerà la zona impostata come principale su scheda zone.
In questo esempio la scheda zone ha impostato zona principale = 2 (da impostazione switch 4).
Il ponticello presente ai capi di X9 relativo alla zona controllata da CAR
V2
deve essere eliminato.
Collegando i termostati ambiente è necessario eliminare i ponti corrispondenti sulla morsettiera X9 di scheda zone.
Legenda:
S20-1 - Termostato ambiente zona 1 (optional)
S20-3 - Termostato ambiente zona 3 (optional)
CAR
v2
- Super Comando Amico Remoto (optional)
1 - Scheda zone
2 - Termostati ambiente di controllo zone
3 - CAR
V2
(optional)
4 - Morsettiera di caldaia
5 - Sonda esterna (optional)
6 - Alimentazione 230 Vac 50Hz
BR - Marrone
BL - Blu
Y/G - Giallo/Verde
STD.009285/001
