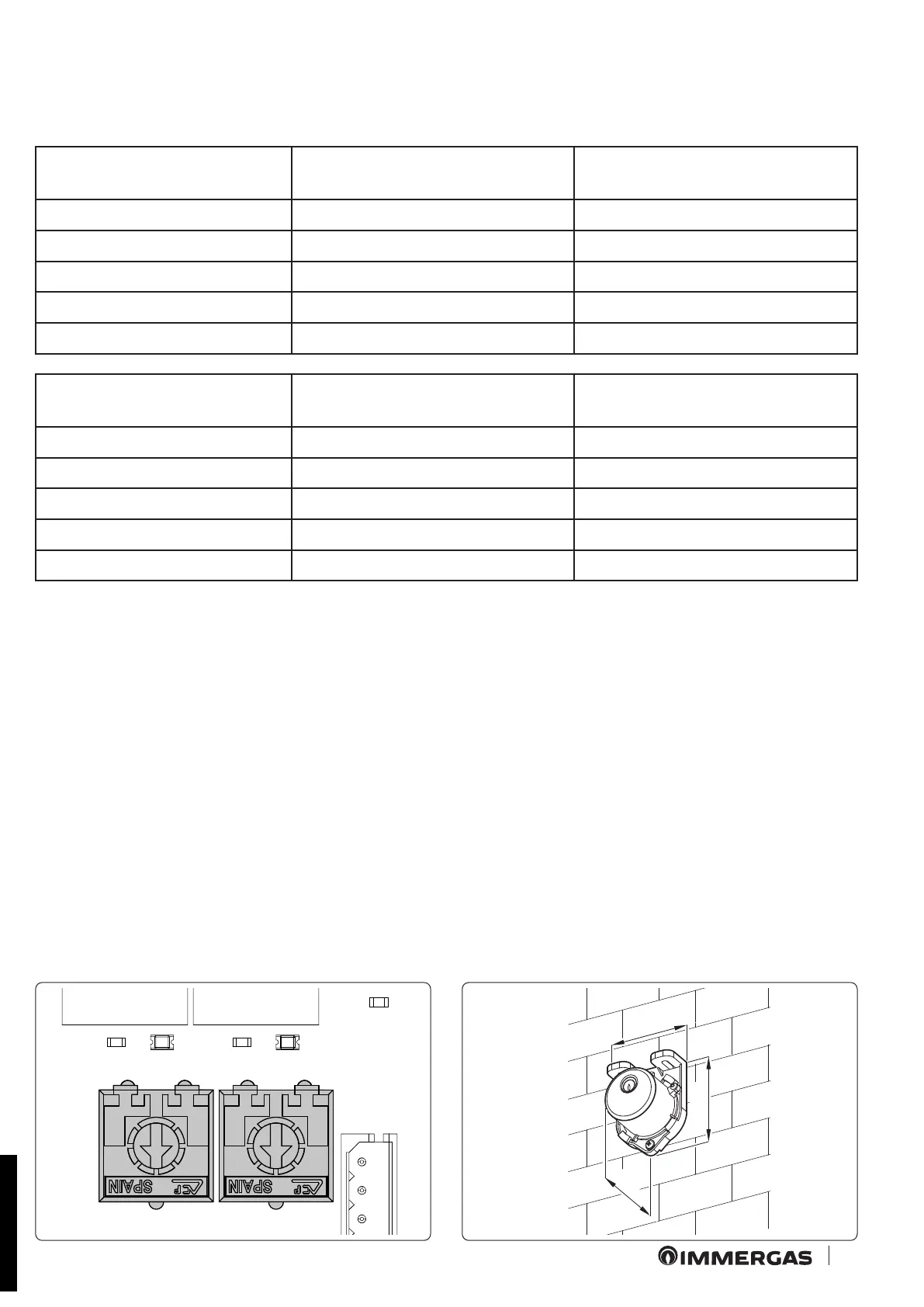

3.3 REGOLAZIONE TEMPERATURA MANDATA ZONE MISCELATE
Se la scheda zone è collegata a caldaia tramite segnale di stato o se collegata tramite BUS a caldaie diverse da Superior e la sonda esterna
di temperatura è assente, le temperature delle zone miscelate (vedi tabelle riportate di seguito) sono impostabili sui trimmer R12 e R13
(Fig. 18).
Posizione trimmer R12 o R13
Mandata zona
miscelata
(25 ÷ 50 °C)
Mandata zona
miscelata
(25 ÷ 75 °C)
1 25 °C 25 °C
2 34 °C 43 °C
3 38 °C 50 °C
4 42 °C 59 °C
5 50 °C 75 °C
Posizione trimmer
R12 o R13
Mandata zona
miscelata
(35 ÷ 50 °C)
Mandata zona
miscelata
(35 ÷ 75 °C)
1 35 °C 35 °C
2 40 °C 49 °C
3 43 °C 55 °C
4 45 °C 62 °C
5 50 °C 75 °C
N.B.: utilizzando un collegamento DIM BUS a caldaie Superior kW e gamma Victrix Superior (2022), la regolazione delle zone misce-
late avviene sul display della caldaia.
N.B.: su pannello caldaia quando è collegata la sonda esterna, è possibile regolare l’azione dell’OFFSET (solo con caldaie Superior kW
e gamma Victrix Superior (2022).
3.4 SONDA DI TEMPERATURA OPTIONAL
La scheda zone è predisposta per l’applicazione della sonda esterna (g. 19) che e disponibile come kit optional. La sonda e collegabile
direttamente alla scheda elettronica della scheda zone o all’impianto elettrico della caldaia e consente di diminuire automaticamente
la temperatura massima di mandata all’impianto all’aumentare della temperatura esterna in modo da adeguare il calore fornito all’im-
pianto in funzione della variazione della temperatura esterna.
La sonda esterna agisce sempre quando connessa indipendentemente dalla presenza o dal tipo di cronotermostato ambiente utilizzato
e puo lavorare in combinazione con i cronotermostati
Immergas. Il collegamento elettrico della sonda esterna deve avvenire in caldaia quando il kit zone è collegato tramite DIM BUS alla
caldaia stessa oppure alla scheda zone come indicato nella g. 12 negli altri casi.
• Controllo della zona diretta. La correlazione fra temperatura di mandata all’impianto e temperatura esterna e determinata dai pa-
rametri impostati sulla caldaia. Vedi manuale istruzioni della caldaia.
• Controllo della zona miscelata. La correlazione fra temperatura delle zone miscelate e temperatura esterna e determinata dalla po-
sizione del trimmer (7 o 8 g. 17) presente sulla scheda a zone secondo la curva rappresentata nel diagramma (g. 20).
Con abbinamento DIM BUS a caldaia Victrix superior (2022) l’intera regolazione di ogni zona (anche delle miscelate) è disponibile su
pannello caldaia
18 19
