N.B.: tutti i componenti ragurati in questo schema sono optional.
Ogni zona può essere controllata dal relativo termostato ambiente.
Collegando i termostati ambiente è necessario eliminare i ponti presenti sulla morsettiera X9 di scheda zone.
Se la Scheda Zone è collegata tramite BUS a caldaie Victrix Superior (2022) l’attivazione delle zone è determinata sia dalla chiusura dei
Termostati Ambiente che da programma su Menu di caldaia (vedi libretto istruzioni di caldaia).
14
Legenda:
S20-1 - Termostato ambiente zona 1
S20-2 - Termostato ambiente zona 2
S20-3 - Termostato ambiente zona 3
1 - Scheda zone

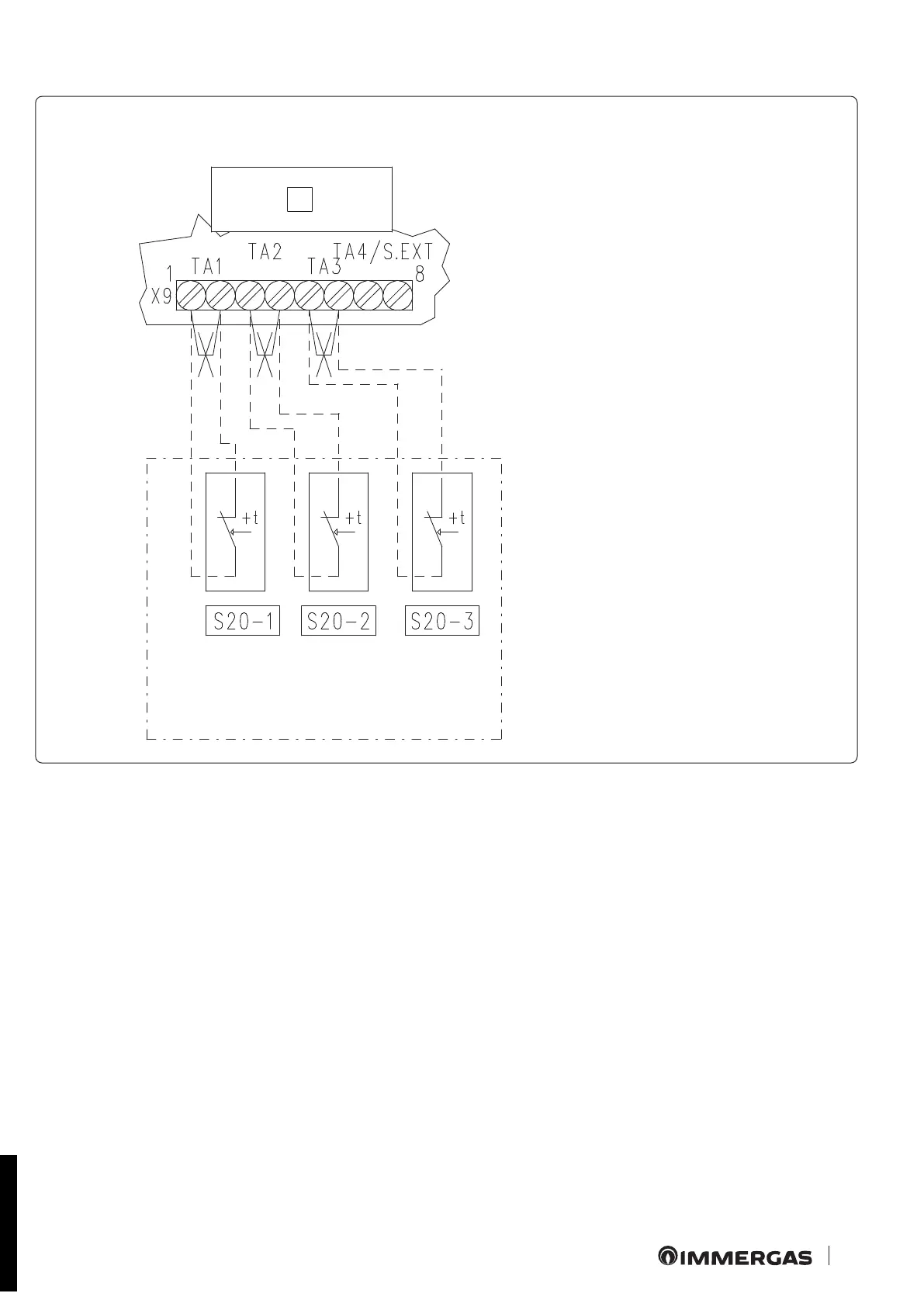

2.8 COLLEGAMENTO KIT SCHEDA ZONE A TERMOSTATI AMBIENTE ON/OFF
SCHEMA ELETTRICO COLLEGAMENTO KIT SCHEDA ZONE A TERMOSTATI AMBIENTE ON-OFF
STD.009285/001
