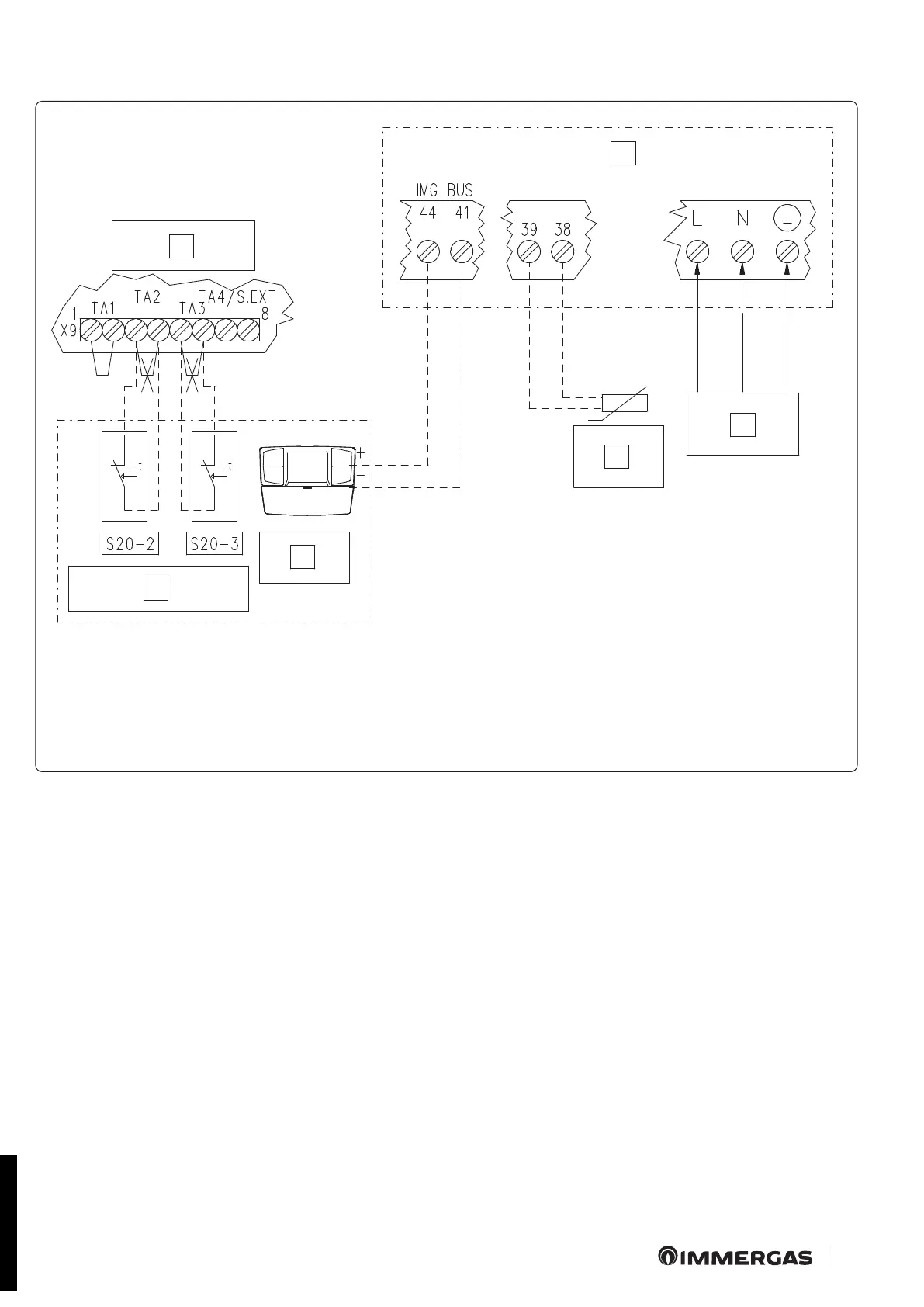

2.10 COLLEGAMENTI SCHEDA ZONE A TERMOSTATI AMBIENTI E CAR
V2
SU CLDAIE VICTRIX SUPERIOR 2022
Eliminare il ponte X40 presente su morsettiera caldaia (vedi libretto istruzioni caldaia).
Esempio di collegamento CAR
V2
o altro Controllo Remoto adatto alla gestione zone collegato a caldaia Victrix Superior (2022)
tramite DIM BUS (vedi libretto istruzioni di caldaia) insieme ad altri Termostati Ambiente collegati a scheda zone.
Il CAR
V2
deve essere connesso ai morsetti di caldaia indicati come DIM BUS oppure 44-41 (vedi libretto istruzioni di caldaia).
La scheda zone dovrà essere connessa a caldaia tramite DIM BUS, così da ricevere la richiesta di attivazione zona da CAR
V2
.
Il CAR
V2
collegato a caldaie Victrix Superior (2022) può controllare la richiesta unicamente di zona 1 (indipendentemente dalla
sezione su scheda zone).
Se la scheda zone è collegato a caldaia Victrix Superior (2022) il ponte TA di zona 1 (controllato da CAR) deve essere mantenuto
su morsettiera X9 di scheda zone.
Collegando i termostati ambiente è necessario eliminare i ponti corrispondenti sulla morsettiera X9 di scheda zone.
Con Scheda Zone collegata a caldaie Victrix Superior (2022) l’attivazione delle zone è determinata sia dalla chiusura dei Termostati
Ambiente che da programma su Menu Zone di caldaia (vedi libretto istruzioni di caldaia).
Legenda:
S20-2 - Termostato ambiente zona 2 (optional)
S20-3 - Termostato ambiente zona 3 (optional)
CAR
v2
- Super Comando Amico Remoto (optional)
1 - Scheda zone
2 - Termostati ambiente di controllo zone
3 - CAR
V2
(optional)
4 - Morsettiera di caldaia
5 - Sonda esterna (optional)
6 - Alimentazione 230 Vac 50Hz
BR - Marrone
BL - Blu
Y/G - Giallo/Verde
