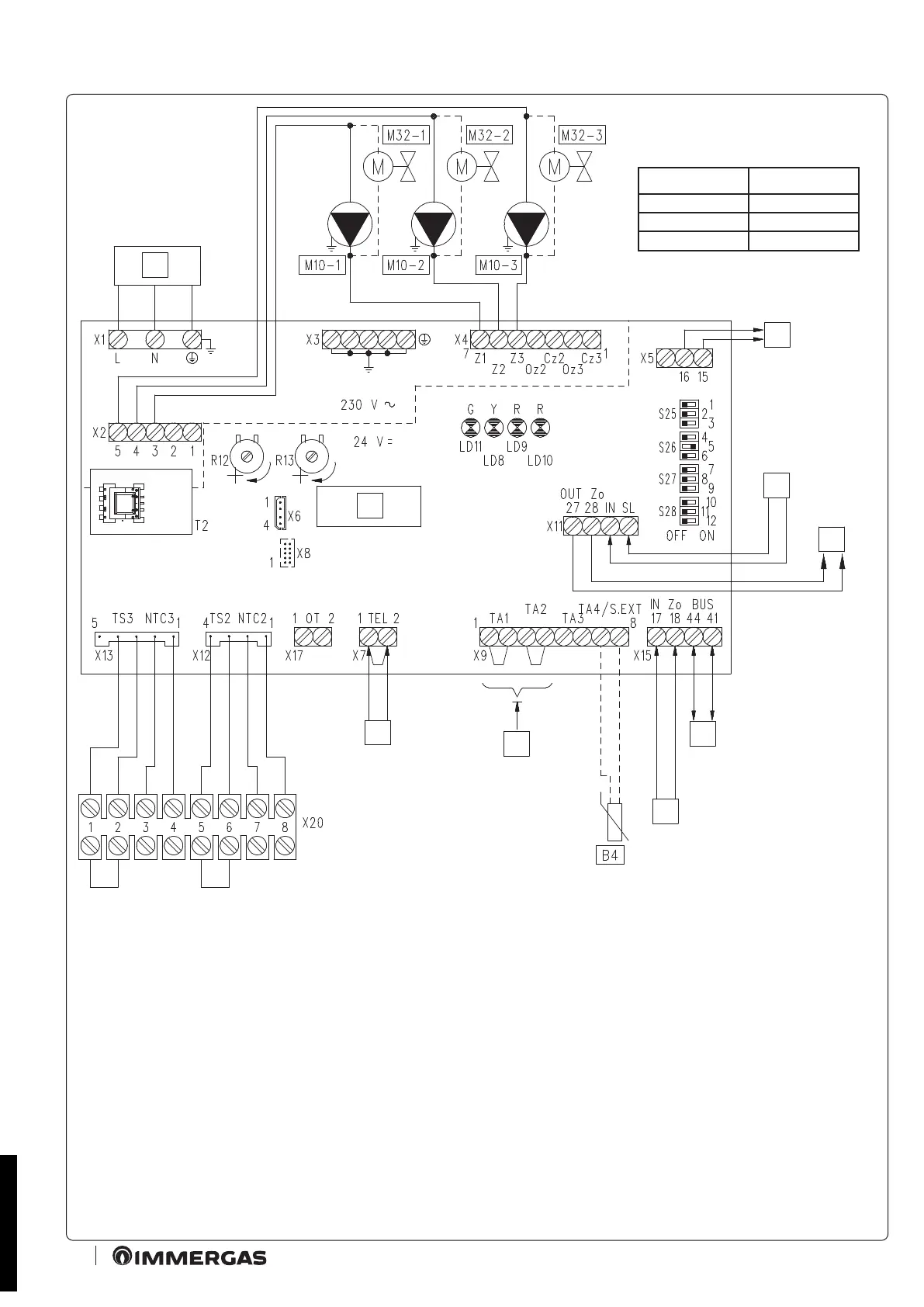

2.2 SCHEMA ELETTRICO PER UTILIZZO KIT SU IMPIANTO DIVISO IN 3 ZONE OMOGENEE
Legenda:
B4 - Sonda esterna (optional)
M10-1 - Circolatore zona 1
M10-2 - Circolatore zona 2
M10-3 - Circolatore zona 3
M32-1- Valvola di zona 1
M32-2- Valvola di zona 2
M32-3- Valvola di zona 3
R12 - Trimmer regolazione mandata bassa
temperatura zona 2
R13 - Trimmer regolazione mandata bassa
temperatura zona 3
S25 - Selettore impostazione scheda
S26 - Selettore impostazione scheda
S27 - Selettore impostazione scheda
S28 - Selettore impostazione scheda
T2 - Alimentatore bassa tensione scheda
zone
1 - Alimentazione 230 Vac 50 Hz
2 - Uscita richiesta riscaldamento a
caldaia o altra scheda zone
3 - Ingresso richiesta riscaldamento da
altra scheda zone
4 - Uscita segnale di stato zone per altra
scheda zone
5 - Collegamento a termostato sicurezza
a bracciale
6 - Collegamenti a termostati ambiente
ON/OFF
7 - Ingresso segnale di stato zone da
caldaia o altra scheda zone
8 - Collegamento DIM BUS a caldaia
9 - Scheda zone
BK - Nero
BR - Marrone
BL - Blu
GY - Grigio
R - Rosso
Y/G - Giallo/Verde
