Immergas V2 - Page 22

X1
X2
R12 R13
X6
X15
T2
X13 X12 X17 X7 X9
X11
X8
H2
H3
H11 H8
H4 H5 H6 H7
S25
3 2 14 5 69 8 7121110
S26S27S28
H9 H10
H1
X3
X4 X5
L N
1
3
4
7
8
56
2
22

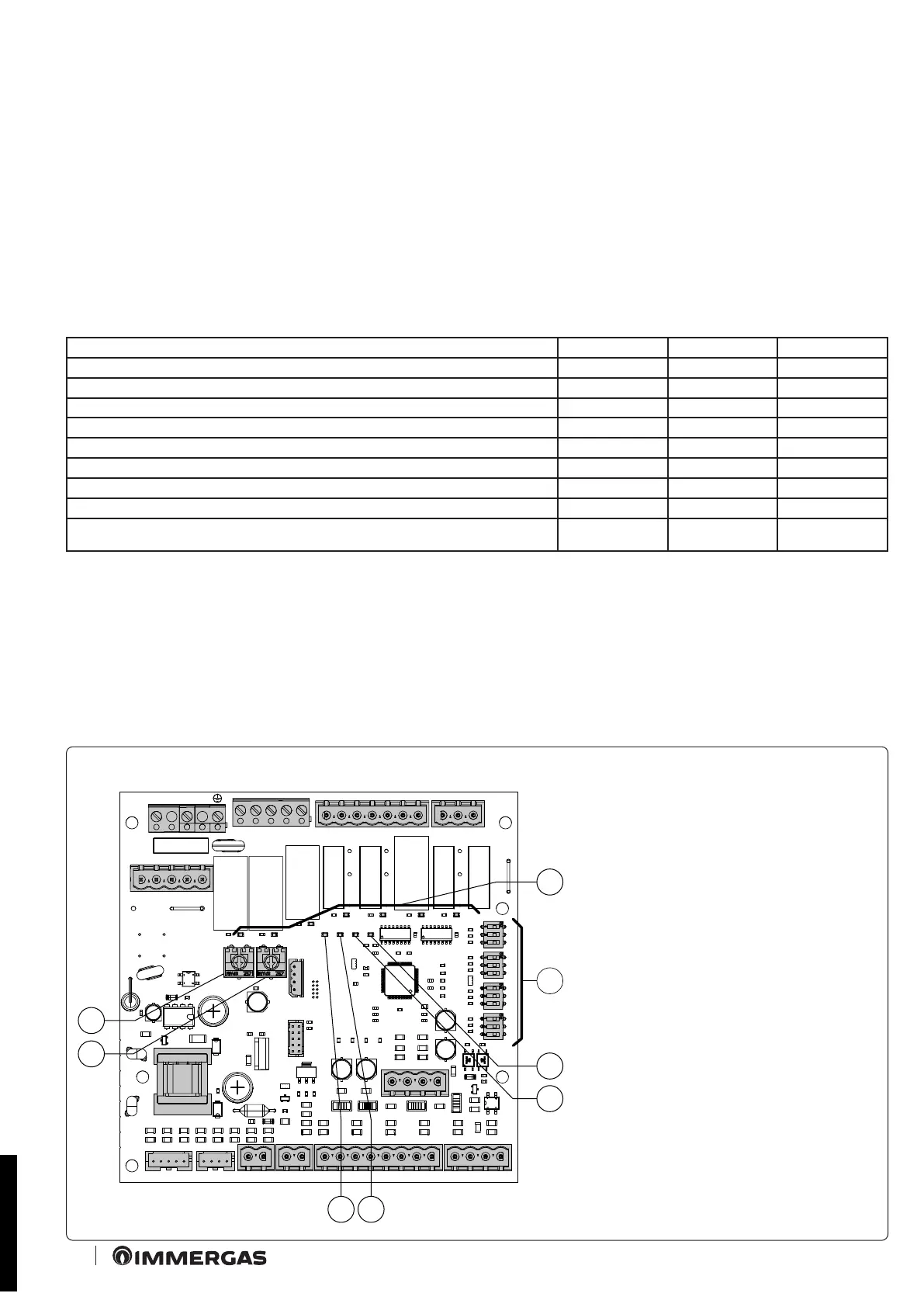

Scheda elettronica gestione zone
Legenda:
1 - Led segnalazione funzionamento relè (H1 ÷ H7)
2 - Selettori modalità funzionamento scheda gestio-
ne zone
3 - Led segnalazione stato funzionamento
scheda (H10)
4 - Led segnalazione stato funzionamento
scheda (H9)
5 - Led segnalazione stato funzionamento
scheda (H8)
6 - Led segnalazione alimentazione scheda (H11)
7 - Trimmer regolazione temperatura di mandata
zona 3 miscelata
8 - Trimmer regolazione temperatura di mandata
zona 2 miscelata
17
Segnalazioni
Sulla scheda sono presenti vari led per visualizzare lo stato di funzionamento e per segnalare eventuali anomalie.
I led da 1 a 7 (1 Fig. 17) identicano l’accensione del relativo relè:
- Led H1 attivazione zona 1 (alta temperatura)
- Led H2 attivazione zona 2 (bassa temperatura)
- Led H3 attivazione zona 3 (optional)
- Led H4 apertura miscelatrice zona 2 miscelata.
- Led H5 chiusura miscelatrice zona 2 miscelata
- Led H6 apertura miscelatrice zona 3 (optional)
- Led H7 chiusura miscelatrice zona 3 (optional)
Il led H11 acceso segnala che la scheda gestione zone è alimentata.
I led 8, 9 e 10 indicano lo stato di funzionamento della scheda:
Segnalazione H8 H9 H10
Presenza richiesta riscaldamento ON OFF OFF
Disabilitazione zone attiva ON L OFF OFF
Intervento termostato sicurezza zona 2 OFF ON OFF
Guasto sonda zona 2 miscelata OFF ON L OFF
Intervento termostato sicurezza zona 3 OFF OFF ON
Guasto sonda zona 3 miscelata OFF OFF ON L
Anomalia DIM BUS OFF ON A ON A
Comunicazione kit scheda zone presente OFF OFF ON F
Intervento termostato sicurezza a bracciale OFF ON V OFF
Legenda:
ON = Accesso
OFF = Spento
ON L = Lampeggio lento (0,6 s on , 0,6 s o)
ON V = Lampeggio veloce (0,3 s on, 0,3 s o)
ON F = Lampeggio ash (0,2 s on, 1 s o)
ON A = Lampeggio alternato
STD.009285/001
