Programmregler PI 6000
11

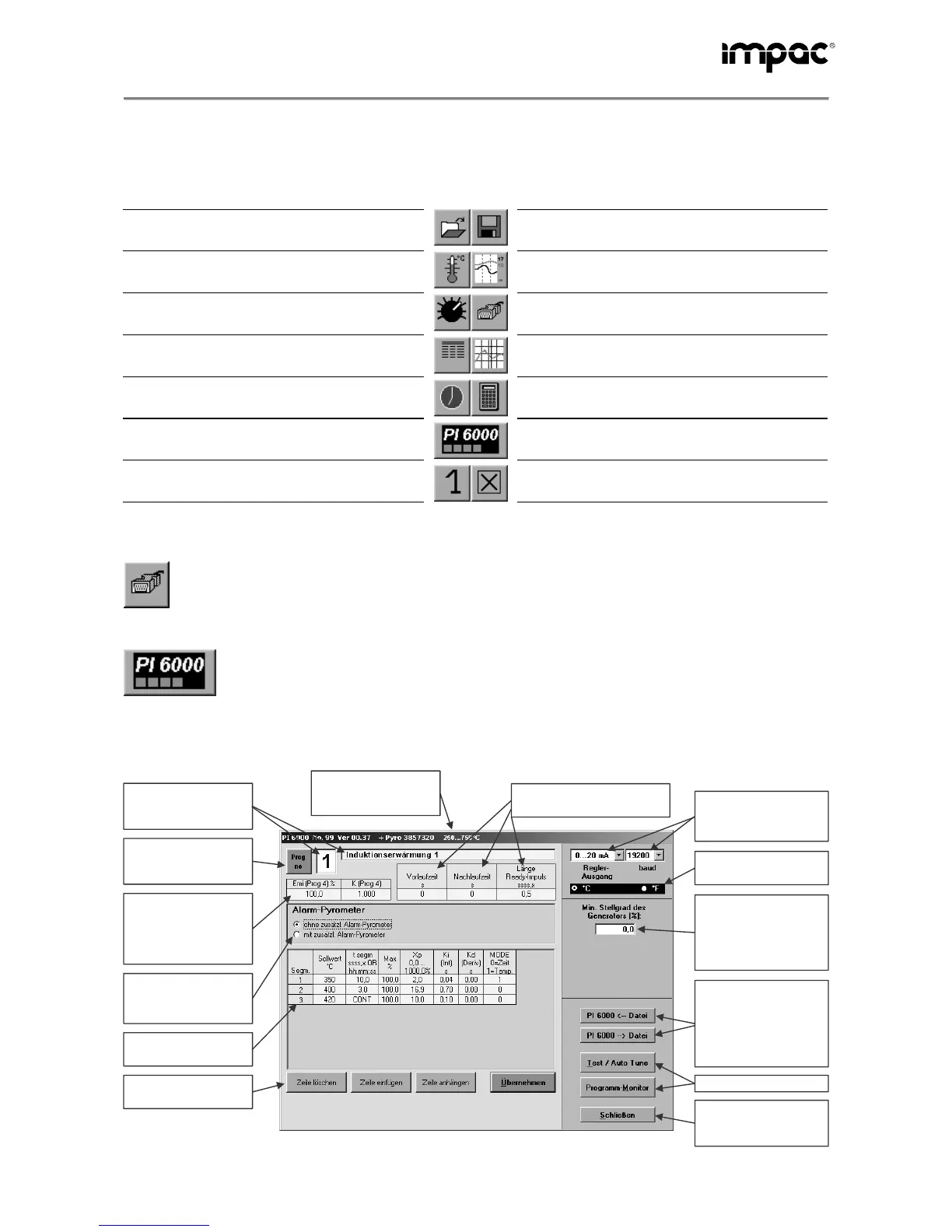

6.4 Programmstart
Nach der Installation und dem ersten Programmstart wählen Sie eine Sprache (deutsch, englisch, italienisch,
spanisch. Die Sprache kann auch später noch geändert werden). Anschließend ist die Startseite mit dem
folgenden Startmenü zu sehen:
Datei öffnen:
Öffnen einer gespeicherten Datei
Speichern unter: Speichern der erfassten
Messwerte zur späteren Nachbearbeitung
Messung (Farb-Balken):
Messung mit Farbbalkendarstellung
Messung (Online-Grafik):
Messung mit graphischer Darstellung
Pyrometer-Parameter:
Einstellung der Geräteparameter
Computer: Wahl der Schnittstelle, Baudrate
und ggf. der PI 6000-Adresse (bei RS485)
Tabelle: Auswertung der gemessenen oder
gespeicherten Werte in Tabellenform
Grafik-Ausgabe: Auswertung gemessener
oder gespeicherter Werte in einer Grafik
Zeitintervall zwischen zwei Messungen:
Zeitwerte zwischen den Messwertabfragen
IR-Rechner: Berechnet Messfelddurchmes-
ser bei verschiedenen Messabständen
Programmregler PI 6000: Regel-Programm-
erstellung und Steuerung des Reglers
Anzahl Geräte: Anzahl der angeschlosse-
nen Geräte (maximal zwei)
Programm beenden:
Schließen des Programms InfraWin
6.5 Vorbereitung
Bevor das Programm benutzt wird, ist zunächst unter Computer die RS232-Schnittstelle auszu-
wählen, mit der das PI 6000 verbunden ist.
6.6 Übersicht Programmierfenster
Durch Anklicken dieses Feldes wird das Programmierfenster geöffnet, über das die Regel-
programm-Erstellung des PI 6000 erfolgt.
Die folgende Übersicht zeigt das Programmierfenster mit einigen Beispieleinträgen und Kurz-Erläuterungen.
Eine typische Angehensweise findet sich in den darauffolgenden Schritten.
Stromausgang des
Reglerausgangs sowie
Baudrate zum PI 6000
Temperaturanzeige und
-eingabe in °C oder °F
Eingabe eines minima-
len Stellgrades des
Generators, falls dieser
nicht bis 0% kontinuier-
lich steuerbar ist.
