Programmregler PI 6000
6
3.4 Wartungsarbeiten
Vorsicht bei Wartungsarbeiten oder Programmierarbeiten am PI 6000 oder am Pyrometer. Sind die Geräte in
laufende Prozesse einer Anlage integriert, so sollten diese gegebenenfalls ausgeschaltet und gegen Wie-
dereinschalten gesichert werden. Danach kann die Wartungsarbeit am Pyrometer durchgeführt werden.
4 Mechanische Installation
4.1 Einbau
Zum Einbau des PI 6000 ist ein Frontplattenausschnitt von 45
+0,6
x 92
+0,8
mm erforderlich. Die notwendige
Einbautiefe beträgt mindestens 165 mm. Mitgelieferte Schraubklammern dienen zur Befestigung des Gerä-
tes nach dem Einsetzen in die Montageöffnung.
5 Elektrische Installation

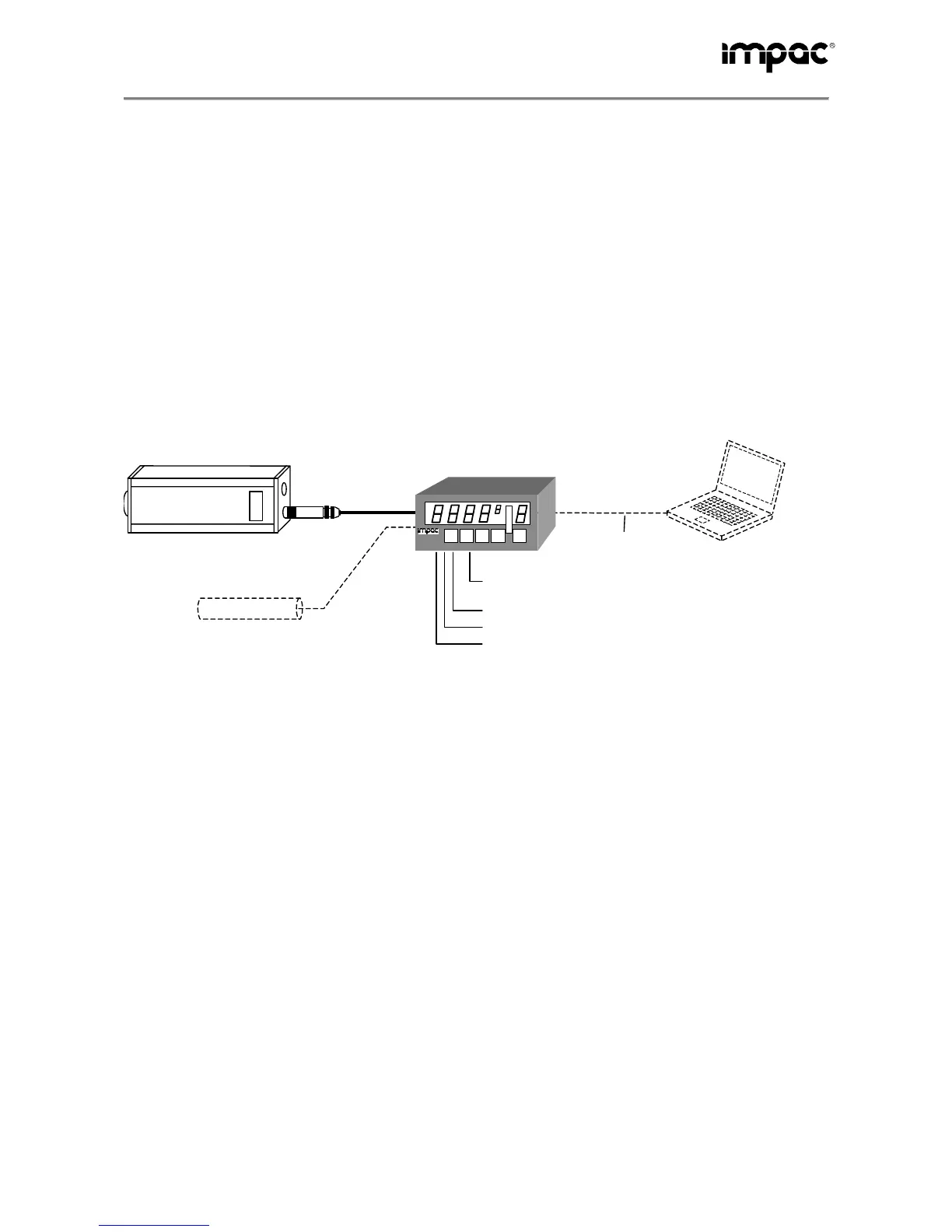

5.1 Übersicht
Digitales Messpyrometer
(Anschluss über Analogausgang und
Schnittstelle RS232 oder RS485)
larmpyrometer
(optional)
Schnittstellen-Kabel
zum PC (RS232)
PC zur
Programmierung
Spannungsversorgung für
PI 6000 und Pyrometer
PI 6000
Steuerausgang
Schaltausgänge
Fernstart / -stop
PI 6000
Messpyrometer: Als Messwertaufnehmer wird ein digitales IMPAC-Pyrometer mit Analogausgang benötigt.
Die Schnittstelle wird dabei für die Kommunikation des PI 6000 mit dem Pyrometer benutzt, der Analogaus-
gang für die schnelle Übertragung des Messwertes. Die richtige Auswahl eines Pyrometers hängt vom
Material des Messobjekts und der Messaufgabe ab.
PC / SPS: Eine SPS oder ein PC mit Windows-Betriebssystem und der Software InfraWin (im Lieferumfang
enthalten) wird zur Programmierung benötigt. Alternativ kann mit Hilfe der UPP
®
-Tabelle (siehe auch 8,
Datenformat UPP
®
) die Programmierung selber übernommen werden. Der PC- oder SPS-Anschluss erfolgt
über eine RS232-Schnittstelle.
Alarmpyrometer: Zusätzlich zum Messpyrometer kann ein zweites Pyrometer angeschlossen werden, das
zur Überwachung des Messobjektes bzw. der Messaufgabe verwendet wird. Bei Überschreitung einer ein-
stellbaren Höchsttemperatur wird ein Schaltausgang (Halbleiterrelais) „Not-Aus“ geschaltet. Als Alarmpyro-
meter ist jedes passende Pyrometer (für das Messobjekt) mit einem Analogausgang 0 ... 20 mA oder 4 ... 20
mA und positiven Messbereichsgrenzen geeignet.
Schaltausgänge: 3 weitere Schaltausgänge (Halbleiterrelais) wie “Programm läuft“, “Generator ein“ und
“Programm fertig“ können zur Programmüberwachung oder externen Steuerung verwendet werden.
Fernstart / Stop: Es kann ein Taster zum Fernstarten oder Stoppen des aktuell eingestellten Regel-
Programms angeschlossen werden.
Steuerausgang: Der analoge Steuerausgang kann auf 0 ... 20 mA oder 4 ... 20 mA angepasst werden.
