Programmregler PI 6000
7

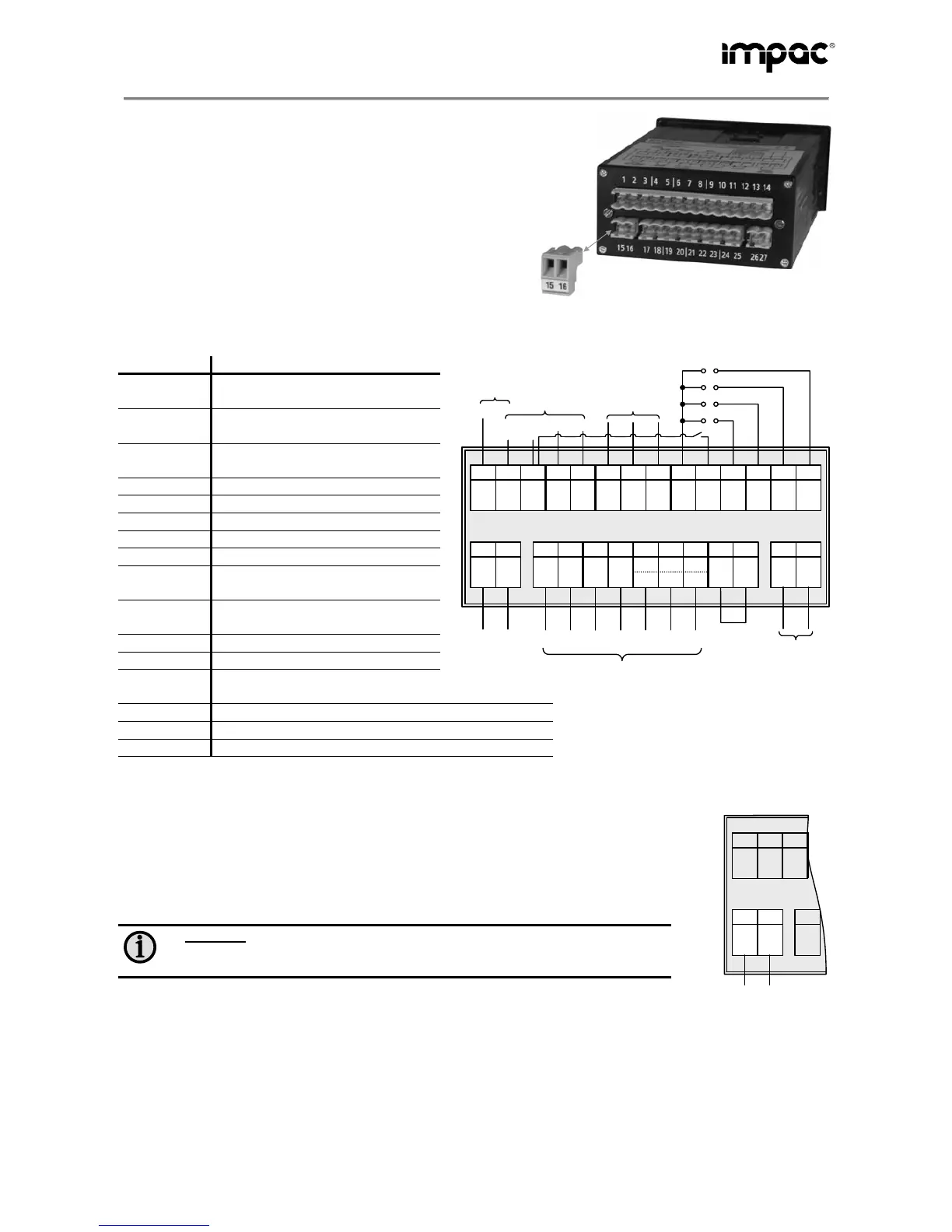

5.2 Elektrische Anschlüsse an der Geräterückseite
Alle elektrischen Anschlüsse befinden sich an der Geräte-
rückseite. Auf den Stiftleisten befinden sich Steckverbinder
mit Schraubklemmen. Die Steckverbinder lassen sich
abziehen und sind zur leichteren Installation in passende
Anschlussgruppen zusammengefasst.
Der Leitungs-Klemmbereich der Steckverbinder beträgt
0,14 ... 2,5 mm², mit Aderendhülsen: 0,5 ... 1,5 mm².
5.3 Anschlussübersicht
Anschlüsse Funktion
1 / 2
Alarmpyrometer
4...20mA, 2-Leiter
2 / 3
Alarmpyrometer,
Versorgung 4-Leiter *
)
4 / 5
Alarmpyrometer,
Analogeingang 4-Leiter
6 / 7 / 8 PC-Schnittstelle, RS232
9 Bezug für 11 bis 14
10 / 3 Trigger “Start / Stop Programm“
11 / 9 Schaltausgang „Programm läuft“
12 / 9 Schaltausgang „Generator ein“
13 / 9
Schaltausgang „Programm fertig“
(Impulslänge wählbar)
14 / 9
Schaltausgang
„Not-Aus ausgelöst“
15 / 16 Spannungsversorgung PI 6000
17 / 18 Versorgung (Messpyrometer) *
)
19 / 20
Analogeingang 0/4 ... 20 mA
(Messpyrometer)
14
13
12
11
10
9
Tx
8
GND
7
Rx
6
-
5
+
4
-
3
+
2
-
1
+
27
-
26
25
24
GND
23
Tx
B
22
Rx
A
21
+
20
-
19
+
18
-
17
+
16
-
15
Input
Power supply
18...30 VDC
18...30VDC
output
0/4…20mA
RS232 / 485
Messpyrometer
RS232
output controlle
0/4…20mA
Alarm pyrometer
(optional)
4…20mA
2-wire
18...30VDC
output
0/4…20mA
4-wire
to PC
RS232
safety shut-down (output)
ready (output)
generator on (output)
program start (output)
ext. trigger (input)
21 / 22 / 23 Schnittstelle (Messpyrometer)
24 / 25 Brücke für Einstellung RS232 zum Messpyrometer
26 / 27 Ausgang, Stellgröße 0/4 ... 20 mA
*
)
Durchgeschleift von 15 / 16
5.3.1 Spannungsversorgung
Zum Betrieb des PI 6000 wird eine Spannung zwischen 18 und 30 V DC benötigt.
Mit Anlegen der Spannungsversorgung ist das Gerät sofort betriebsbereit. Das
Gerät besitzt keinen Ein/Ausschalter, so dass zum Ausschalten die Spannungsver-
sorgung zu unterbrechen ist.
Hinweis:
Die Spannungsversorgung am PI 6000 wird gleichzeitig auch für
die Versorgung des Messpyrometers und des analogen Alarmpyrometers
verwendet, sowohl in Zweileiter- als auch 4-Leiterausführung.
3
2
1
17
+
16
-
15
Input
Power supply
18...30 VDC
