Programmregler PI 6000
19

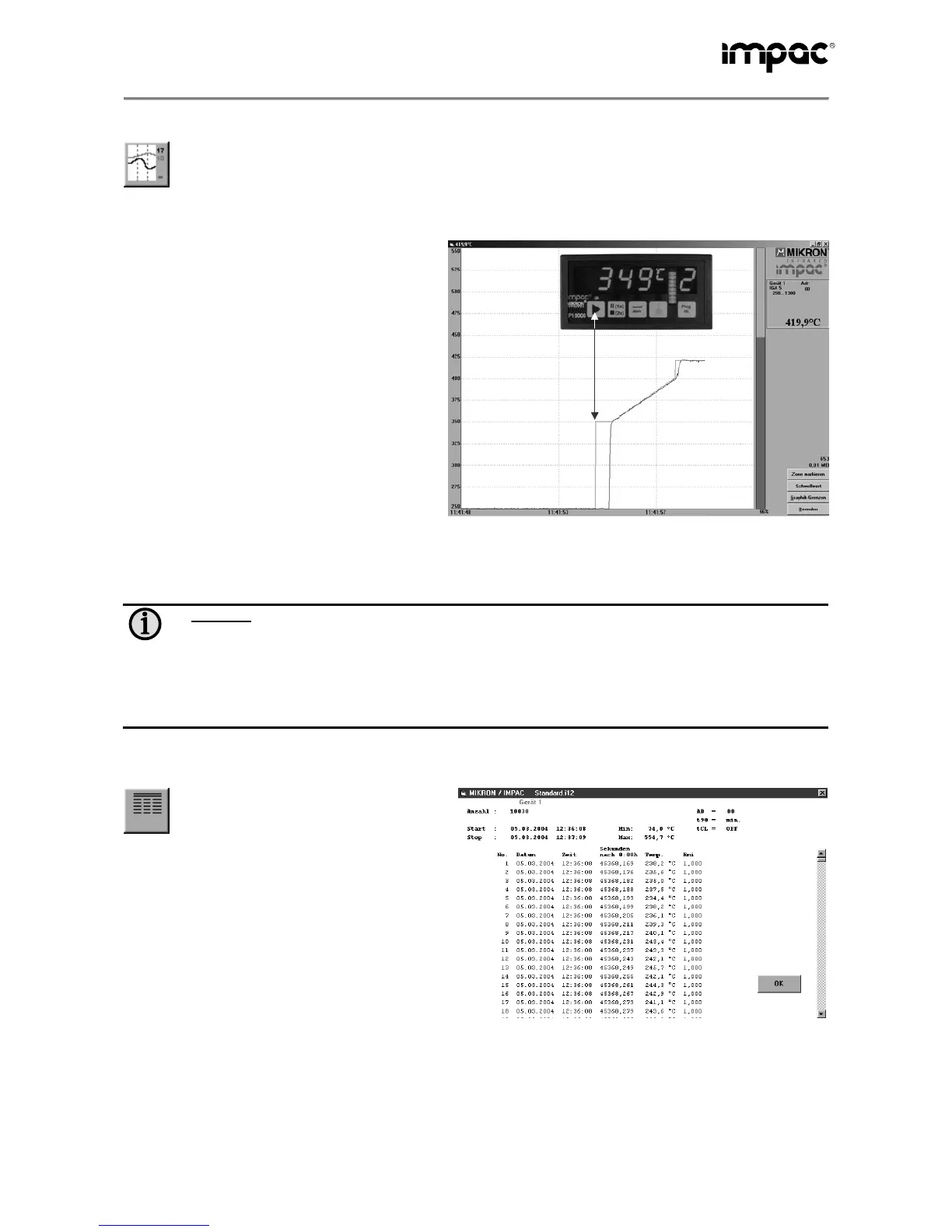

7.4.3 Messung (Online-Grafik)
Dieses Fenster stellt dar:
• Temperatur als grafische Darstellung
• Aktuelle Messtemperatur
• Sollwertvorgaben des Regelprogramms, wenn ein solches über das PI 6000 gestartet wurde
• Anzahl der gemessenen Werte sowie die Dateigröße der aktuellen Messung
Wird das Fenster direkt gestartet (also nicht in
einem Regelprogramm über den Programm-
Monitor bzw. das Test/AutoTune-Fenster), so
wird zunächst nur die aktuelle Temperatur des
Messpyrometers grafisch dargestellt. Bei
Starten eines Regelprogramms über das PI
6000 werden dann zusätzlich die Sollwertvor-
gaben der einzelnen Segmente mit angezeigt.
Weitere Darstellungsmöglichkeiten:
• Mit „Zone markieren“ kann ein Temperatur-
bereich zum leichteren Erkennen farbig
markiert werden.
• Mit „Schwellwert“ kann eine Temperatur
eingegeben werden, ober- oder unterhalb
der keine Messwerte mehr aufgezeichnet
werden. Die Größe der gespeicherten Datei
lässt sich so kleiner halten.
• „Graphik-Grenzen“ grenzt die Darstellung
des Temperaturbereichs auf den benötig-
ten Bereich ein.
Hinweis:
Bei Aufruf von Messung „Farb-Balken“ oder „Online-Grafik“ werden die Messdaten
automatisch unter dem Dateinamen standard.i12 gespeichert. Sollen die Daten spä-
ter zur Nachbearbeitung zur Verfügung stehen, bietet es sich an, für die Aufzeich-
nung einen anderen Dateinamen zu verwenden, da der erneute Beginn einer Mes-
sung die Werte der vorherigen Messung überschreibt.
Dateien aus älteren Programmversionen mit der Endung .i10 lassen sich öffnen und
als .i12 abspeichern.
7.4.4 Tabelle (Auswertung)
Hier werden die gemessenen Tem-
peraturwerte zur nachträglichen
Auswertung oder Analyse numerisch
aufgelistet.
Da während der kleinsten Zeiteinheit von 1 s
mehrere Daten anfallen können, gibt es noch
eine zweite Zeitangabe, die die Zeit in sec. nach
Mitternacht (0:00 h) angibt. Die Menge der
Daten hängt davon ab, wie häufig eine Messung
durchgeführt wird (Eingabe unter 7.4.7 Zeitin-
tervall zwischen zwei Messungen). Mit der
Menge der Daten wächst auch der Speicherbe-
darf, der nötig ist, um die Datei zu speichern.
Um Platz zu sparen, sind die Daten in .i12-
Dateien binär codiert abgelegt.
7.4.5 Ausgabe .TXT-Datei (Auswertung)
Die gleiche Datei, wie unter „Ausgabe Tabelle“ lässt sich umwandeln in eine Text-Datei, die sich z.B. unter
EXCEL einfach öffnen lässt. EXCEL formatiert die Spalten mit den Standard-Importeinstellungen (Tabulator
als Trennzeichen) automatisch richtig.
