ktivitätsanzeige des
Reglerausgangs
Programmwahl zum fortlaufen-
den Aufrufen der (gespeicher-
ten) Programme
Laserpilotlichttaster zum Ein-
und Ausschalten des Laser-
pilotlichtes des Messpyrometers
(wenn damit ausgestattet)

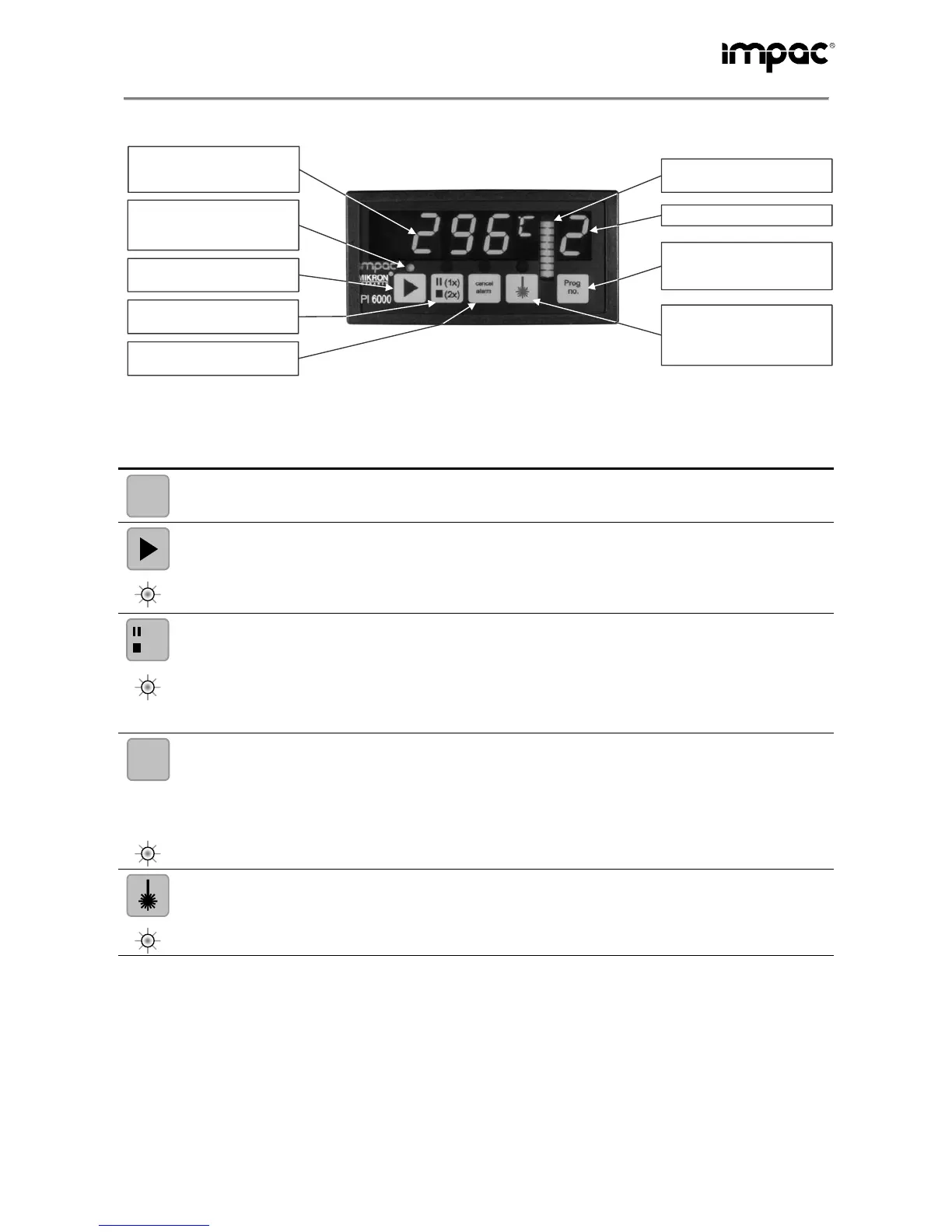

7.2 Bedienelemente / Zustands-Leuchtdioden über den Bedienelementen
Taste Funktion
Prog
no.
Programmwahl: Schaltet der Reihe nach durch die verfügbaren Regel-Programme.
In der Anzeige oberhalb der Taste steht die Nummer des aktuell gewählten Programms (1 bis 9).
Startet das mit der Programmwahl festgelegte Regel-Programm.
Falls keine Programmdaten gespeichert sind, oder kein Pyrometer angeschlossen ist, so ist ein
Programmstart nicht möglich.
Zustands-LED über der Taste: Leuchtet bei gestartetem Regel-Programm.
(1x)
(2x)
Hält ein laufendes Regel-Programm an (1x drücken) oder bricht es ab (2x drücken).
Wird ein Regel-Programm angehalten, so wird die aktuelle Temperatur gehalten und das PI 6000
regelt weiter. Drücken der Starttaste setzt das Regel-Programm an der unterbrochenen Stelle fort.
Zustands-LED über der Taste: - Leuchtet wenn kein Programm läuft oder Programm gestoppt ist.
- Blinkt abwechselnd mit der Start-Tasten-LED bei angehaltenem
Programm.
cancel
alarm
Die Taste ist nur aktiv, wenn ein Alarmpyrometer am Regler angeschlossen ist und der Alarm
durch Überschreiten der eingestellten Temperatur ausgelöst wurde. In diesem Fall zeigt die Tem-
peraturanzeige am PI 6000 eine Temperatur von 1° unter dem (eingestellten) Messbereichsan-
fang des Pyrometers an.
Alle anderen Tasten sind dann inaktiv und können erst wieder verwendet werden, wenn der Alarm
durch Drücken der „cancel alarm“-Taste aufgehoben wurde.
Zustands-LED über der Taste: Leuchtet bei ausgelösten Alarm.
Schaltet das Pilotlicht des Messpyrometers ein- und aus (wenn dieses damit ausgestattet ist).
Diese Funktion steht bei laufendem Regel-Programm nur dann zur Verfügung, wenn das Pyrome-
ter bei eingeschaltetem Pilotlicht auch damit messen kann.
Zustands-LED über der Taste: Leuchtet bei eingeschaltetem Pilotlicht.
7.3 Hauptanzeige / Regleraktivitätsanzeige / Programmwahl
Die Anzeige informiert über folgendes:
Hauptanzeige: die aktuell gemessene Temperatur des Messpyrometers (je nach Einstellung in der Software
InfraWin in °C oder °F) bzw. einige Sonderanzeigen (siehe 7.3.1 Sonderanzeigen).
Regleraktivität: Leuchten alle Dioden, so ist der Regler an der Obergrenze, kein Ausschlag bedeutet keine
Aktivität. Eine gleichmäßige, geringe Schwankung deutet auf eine vernünftige Regelaktivität hin.
Programmwahl: Auf der rechten Seite wird das gewählte Regel-Programm angezeigt.
