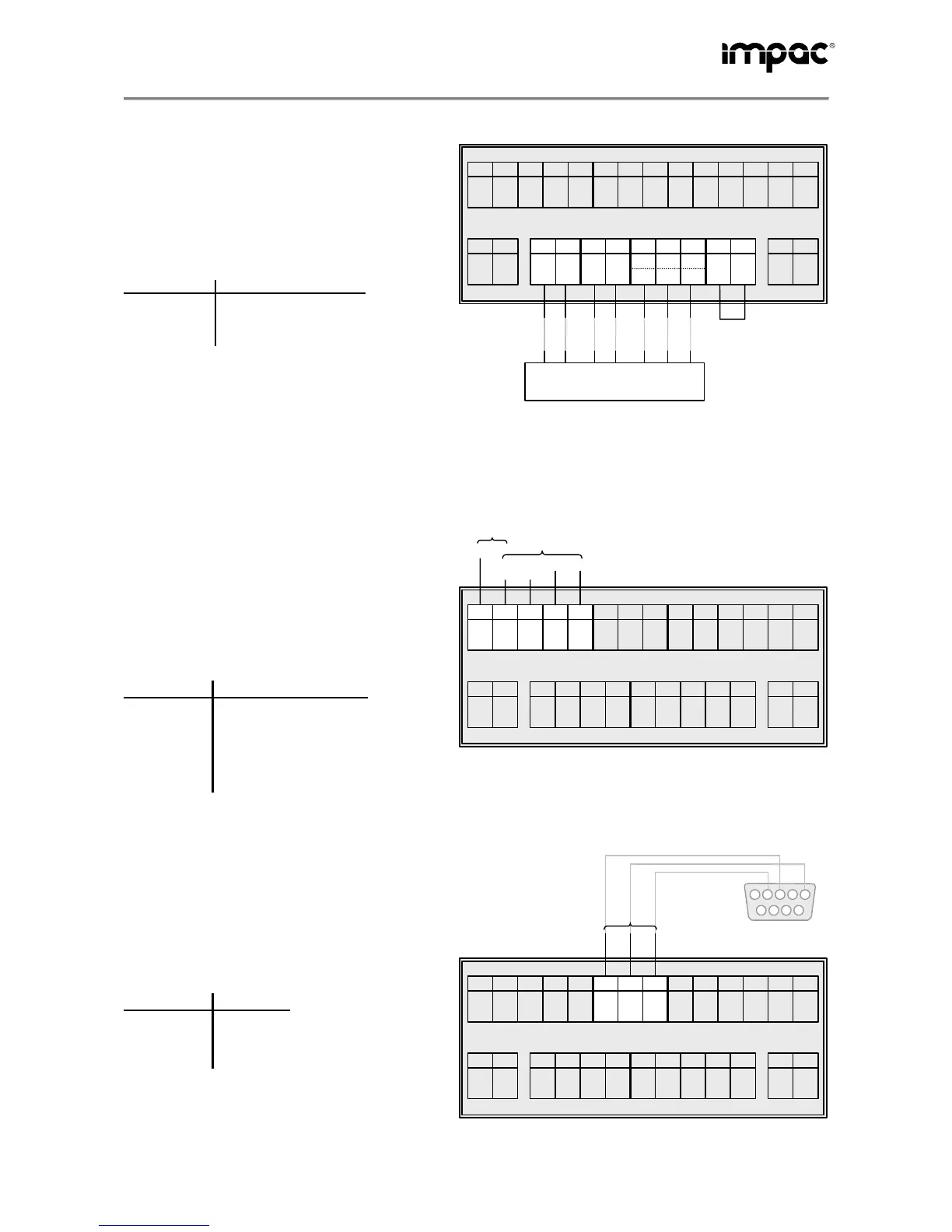

5.3.2 Anschluss Messpyrometer
Als Messpyrometer muss ein digitales
IMPAC-Pyrometer verwendet werden, da sonst
die automatische Erkennung und Konfiguration
des Pyrometers vom PI 6000 nicht funktioniert.
Die angegebenen Farbkennzeichnungen
entsprechen den Standardfarben aller digitalen
IMPAC-Pyrometer:
Anschlüsse Funktion
17 / 18 Spannungsversorgung
19 / 20 Analogausgang
21 / 22 / 23 digitale Schnittstelle
Das Pyrometer kann über seine RS232- oder
RS485-Schnittstelle mit dem PI 6000 verbun-
den werden. Bei Verwendung der RS485-
Schnittstelle muss die Brücke zwischen Klem-
me 24 und 25 (standardmäßig gelegt) entfernt
werden.
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27
2625
24
23
22
2120191817
16
15
18...30VDC
output
0/4…20mA RS232 / 485
Digitales IMPAC-Pyrometer
br ws ge gn vio sw
rt
br = braun
ws = weiß
ge = gelb
gn = grün
vio = Violett
sw = schwarz
rt = rot
RS232
GND
Tx
B
Rx
A
+- +- + -
5.3.3 Anschluss Alarmpyrometer
Als Alarmpyrometer (optional) kann ein beliebi-
ges Pyrometer mit Analogausgang und positi-
ven Messbereichsgrenzen verwendet werden
(in 2-Leiter- oder 4-Leiter-Ausführung und
passend für den Einsatzzweck).
Die Spannungsversorgung ist sowohl für 4- als
auch 2-Leiter-Pyrometer im PI 6000 bereits
integriert und muss nicht extern mit ange-
schlossen werden.
Anschlüsse Funktion
1 / 2 2-Leiter-Pyrometer
2 / 3 Spannungsversorgung
4-Leiter-Pyrometer
4 / 5 Stromausgang
4-Leiter-Pyrometer
14
13
12
11
10
9
8
7
6
-
5
+
4
-
3
+
2
-
1
27
26
25
24
23
22
21
20
19
18
17
16
15
Alarm pyrometer
(optional)
4…20mA
2-wire
18...30VDC
output
0/4…20mA
4-wire
5.3.4 PC- bzw. SPS-Anschluss (RS232-Schnittstelle)
Die Programmierung des PI 6000 ist nur über
einen PC oder eine SPS möglich, der An-
schluss erfolgt über eine RS232-Schnittstelle.
Um Erd- bzw. Masseschleifen zu vermeiden,
ist die Schnittstelle galvanisch getrennt von
den übrigen Anschlüssen des Reglers ausge-
führt. Es gilt folgende Kontaktzuordnung:
Anschluss RS232
6 Rx
7 Gnd
8 Tx
14
13
12
11
10
9
Tx
8
GND
7
Rx
6
5
4
3
2
1
27
26
25
24
23
22
21
20
19
18
17
16
15
PC-Seite
(Lötseite Kabeldose)
1
3 4 5
6 7
8 9
2
to PC
RS232
