Impulse RT750

Ведомость и детальная схема
— 30 —

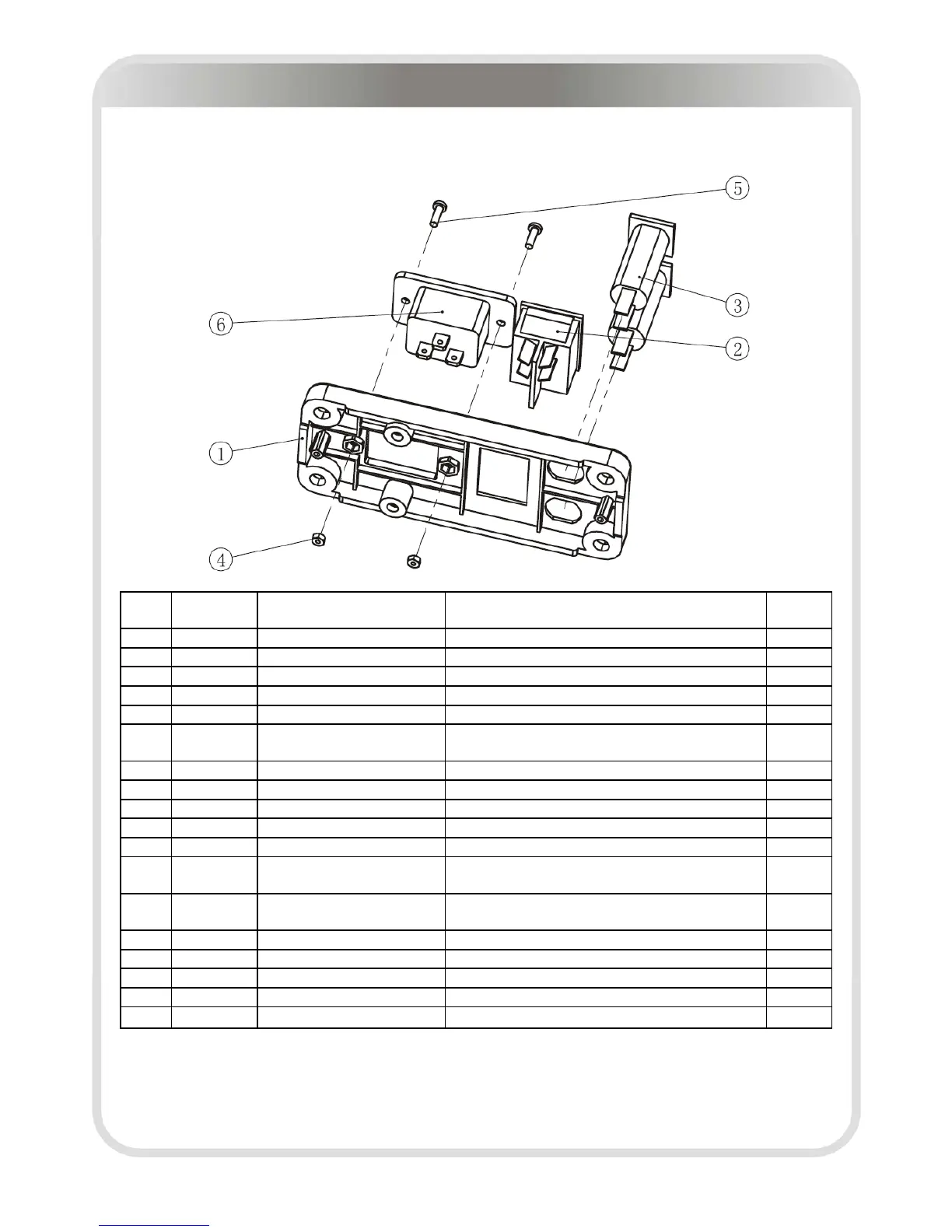

Комплекс деталей защитного кожуха выключателя
№ п/п №
категории
Обозначение детали Наименование детали Кол-во
1 4.22.1 RT7003000 Защитный кожух выключателя 1
2 4.22.2 F23 Главный выключатель 1
3 4.22.3 Z13 Розетка электропитания 1
4 4.22.4 13-0009 Выключатель сверхтока 2
5 4.22.5 GB41M3DS2 Шестигранная гайка 2
6 4.22.6 GB818M3*10DS2 Винт с крестообразной плоскоконической
головкой
2
7 4.22.7 740-6016 Провод заземления 1
8 4.22.8 L100AMP175022-1-L-14 Провод заземления 2
9 4.22.9 L100AMP175022-1-N-14 Провод заземления 2
10 4.22.10 08-0077 Магнитное кольцо 1
11 4.22.11 L400AMP175022-1-N-14 Провод заземления 1
12 1.8.12 GB845ST2.2*6.5DS Самонарезающий винт с крестообразной
плоскоконической головкой
4
13 1.8.13 GB845ST2.9*13N19 Самонарезающий винт с крестообразной
плоскоконической головкой
4
14 1.8.14 L800XHB-XHP-6 Провод выключателя рукоятки 1
15 1.8.15 L1000ST0-XHB-4 Провод рукоятки 1
16 1.8.16 RT700TZ02 Покрытие кнопки левого поручня 1
17 1.8.17 RT700TZ01 Покрытие кнопки правого поручня 1
18 1.8.18
K1NF-55（N）
Магнитное кольцо 2
