Impulse RT750 User Manual

Tablas y diagramas de detalles
— 30 —

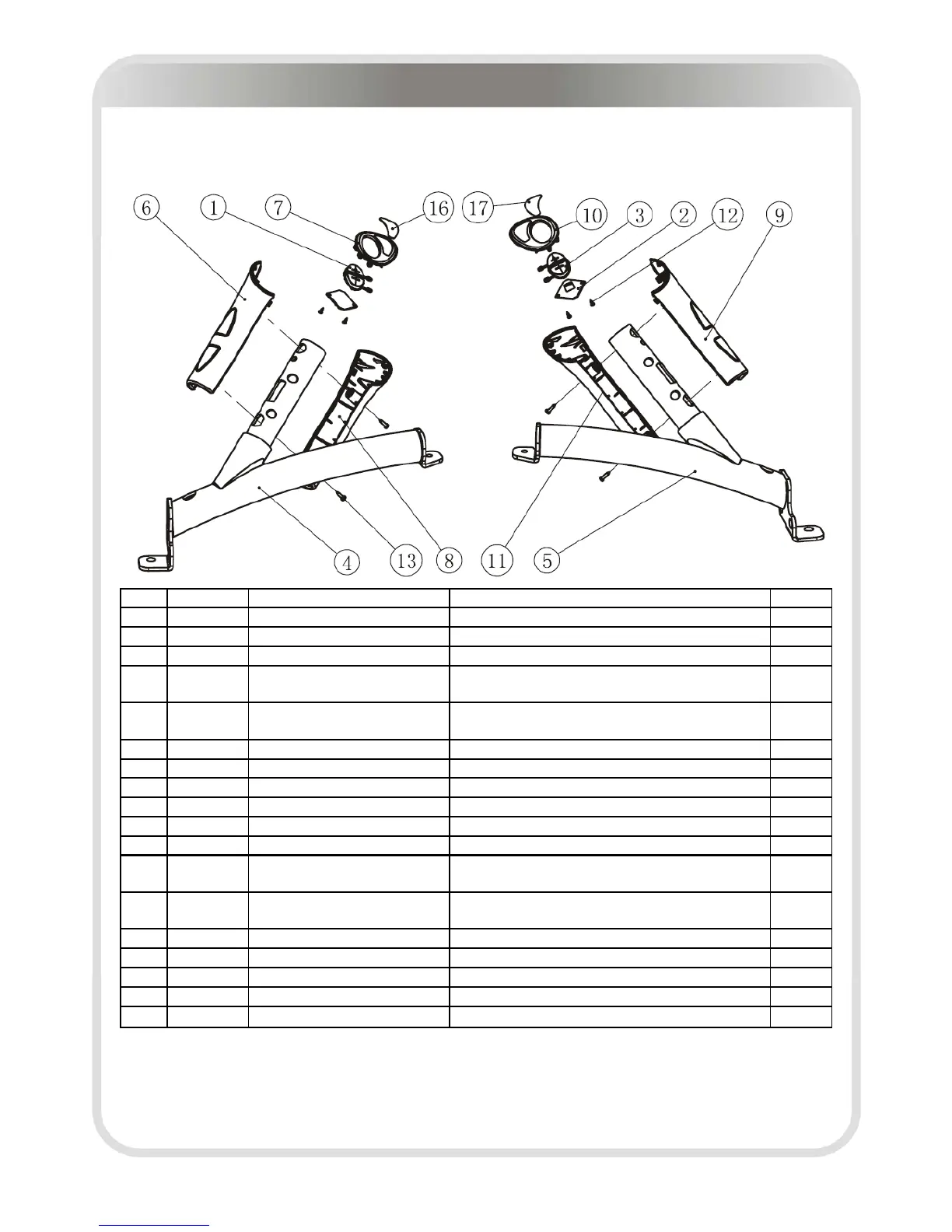

Ensamblaje de puñado intermedio
No. No. de nivel Código de pieza de repuesto Nombre de pieza de repuesto Cantidad
1 1.8.1 X17K Tecla de elevación 1
2 1.8.2 F31 Placa de ajuste de velocidad de elevación 2
3 1.8.3 X19K Tecla de velocidad 1
4 1.8.4 RT7500600 Piezas soldadas de codo izquierdo del puñado
intermedio
1
5 1.8.5 RT7500700 Piezas soldadas de codo derecho del puñado
intermedio
1
6 1.8.6 X12RV1 Combinación de latido de puñado izquierdo 1
7 1.8.7 X12T Cubierta superior de latido de puñado 1
8 1.8.8 X12L Cubierta izquierda de latido de puñado 1
9 1.8.9 X13RV1 Combinación de latido de puñado derecho 1
10 1.8.10 X13T Cubierta superior de latido de puñado 1
11 1.8.11 X13L Cubierta izquierda de latido de puñado 1
12 1.8.12 GB845ST2.2*6.5DS Tornillo autorroscante de cabeza troncocónica con
ranura cruz
4
13 1.8.13 GB845ST2.9*13N19 Tornillo autorroscante de cabeza troncocónica con
ranura cruz
4
14 1.8.14 L800XHB-XHP-6 Línea del Interruptor de puñado 1
15 1.8.15 L1000ST0-XHB-4 Línea de puñado 1
16 1.8.16 RT700TZ02 Pegatinas de tecla para puñado izquierdo 1
17 1.8.17 RT700TZ01 Pegatinas de tecla para puñado derecho 1
18 1.8.18
K1NF-55（N）
Anillo magnético 2
