Nomenclature et illustration des détails
— 20 —

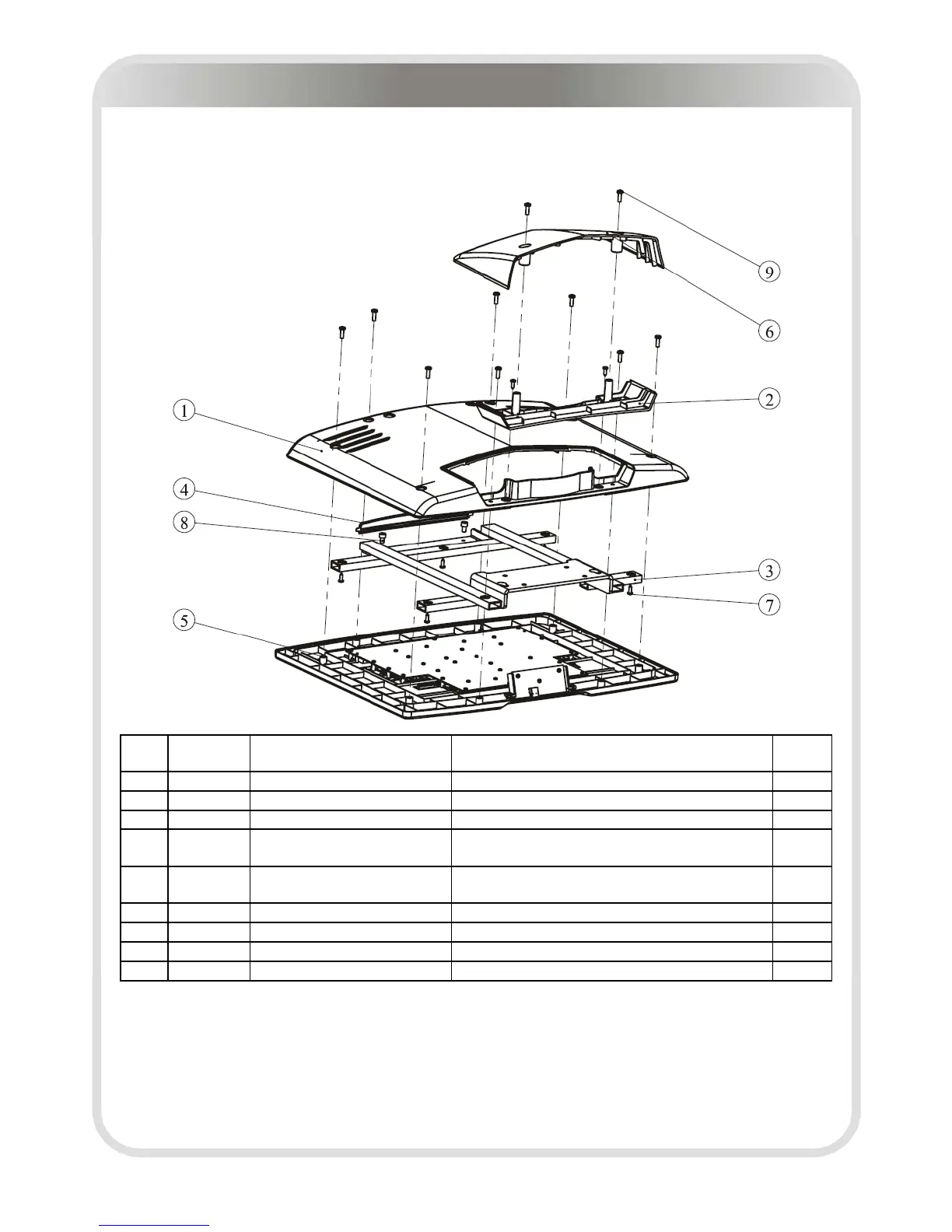

Ensemble d’afficheur
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 7.1 RT7505100 Couvercle arrière de l’afficheur 1
2 7.2 RT7505200 Capot avant du cou du tableau 1
3 7.3 RT7502600 Ensemble du support de l’afficheur 1
4 7.4 RT7508400 Opercule d'obturation du couvercle arrière de
l’afficheur
1
5 7.5 RT75006ASSY Ensemble du panneau avant de l’afficheur
électronique
1
6 7.6 RT7505300 Coquille arrière du support de l’afficheur 1
7 7.7 GB845ST4.2*13DS Vis autofileteuse à tête cylindrique cruciforme 7
8 7.8 GB70M6*10DS2 Vis à tête cylindrique à six pans creux 2
9 7.9 GB818M5*15DS2 Vis à tête cylindrique cruciforme 10
