Nomenclature et illustration des détails
— 28 —

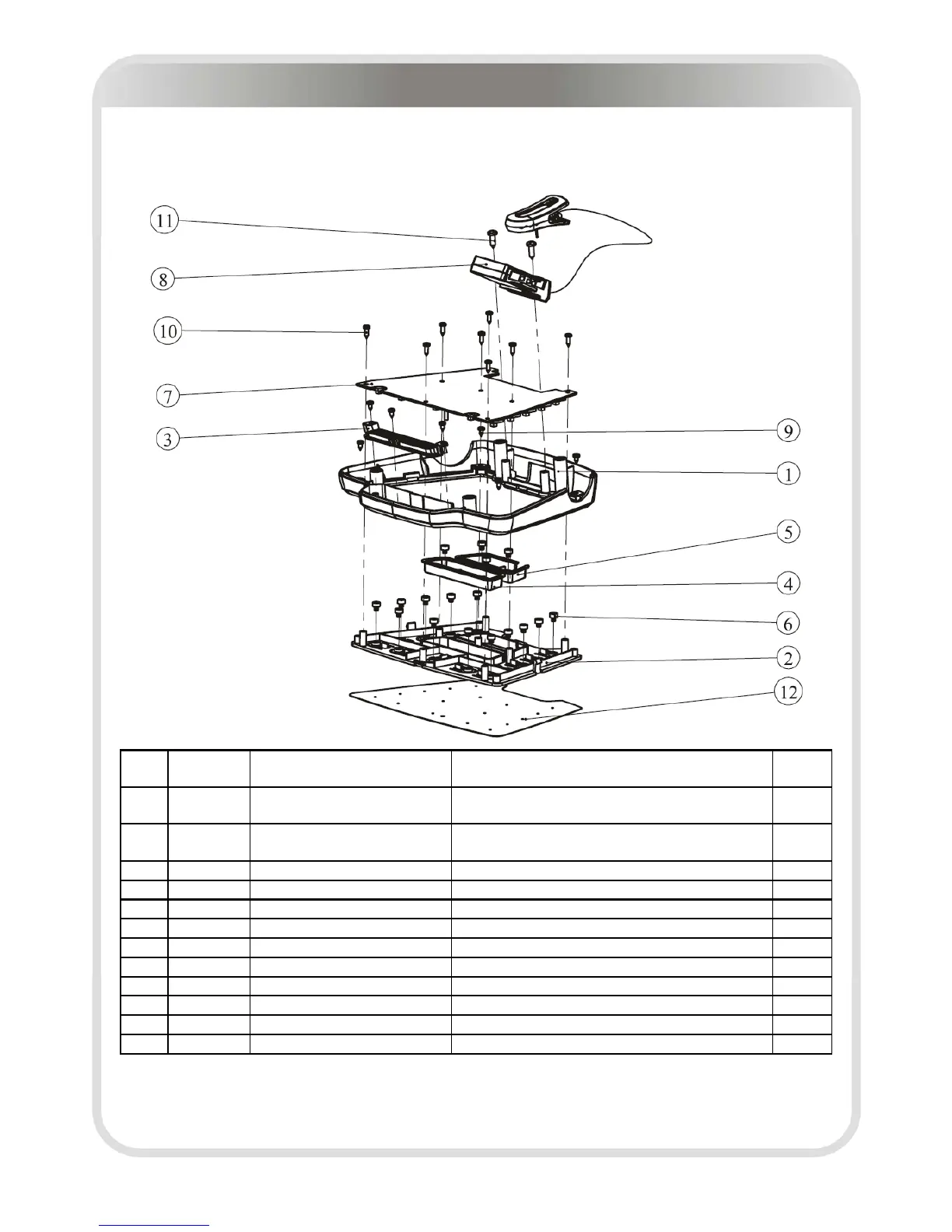

Ensemble du carter supérieur du système de commande centrale
N° Numéro de
grade
Référence de la pièce
composante
Nom de la pièce composante Quantité
1 1.9.1 RT7507100 Couvercle de face du système de commande
centrale
1
2 1.9.2 RT7506800 Panneau à touches du système de commande
centrale
1
3 1.9.3 RT7508300 Couvercle du conduit d'air 1
4 1.9.4 RT7506900 Touche ON 1
5 1.9.5 RT7507000 Touche OFF 1
6 1.9.6 ECT74800 Rondelle de touche 17
7 1.9.7 B154 Panneau à touches(avec fil) 1
8 1.9.8 RT75010ASSY Ensemble du commutateur d'urgence 1
9 1.9.9 GB845ST2.9*6.5DS Vis autofileteuse à tête cylindrique cruciforme 7
10 1.9.10 GB845ST2.9*9.5DS Vis autofileteuse à tête cylindrique cruciforme 8
11 1.9.11 GB845ST4.2*13DS Vis autofileteuse à tête cylindrique cruciforme 2
12 1.9.12 RT750MM02 Film superficiel pour A-zone 1
