2. INSTALLATION ET CONFIGURATION
REMARQUE : Inspecter l’unité avant de l’installer. S’assurer que rien n’est endommagé à
l’intérieur de l’emballage. Conserver l’emballage original dans un endroit sûr pour une
utilisation future.

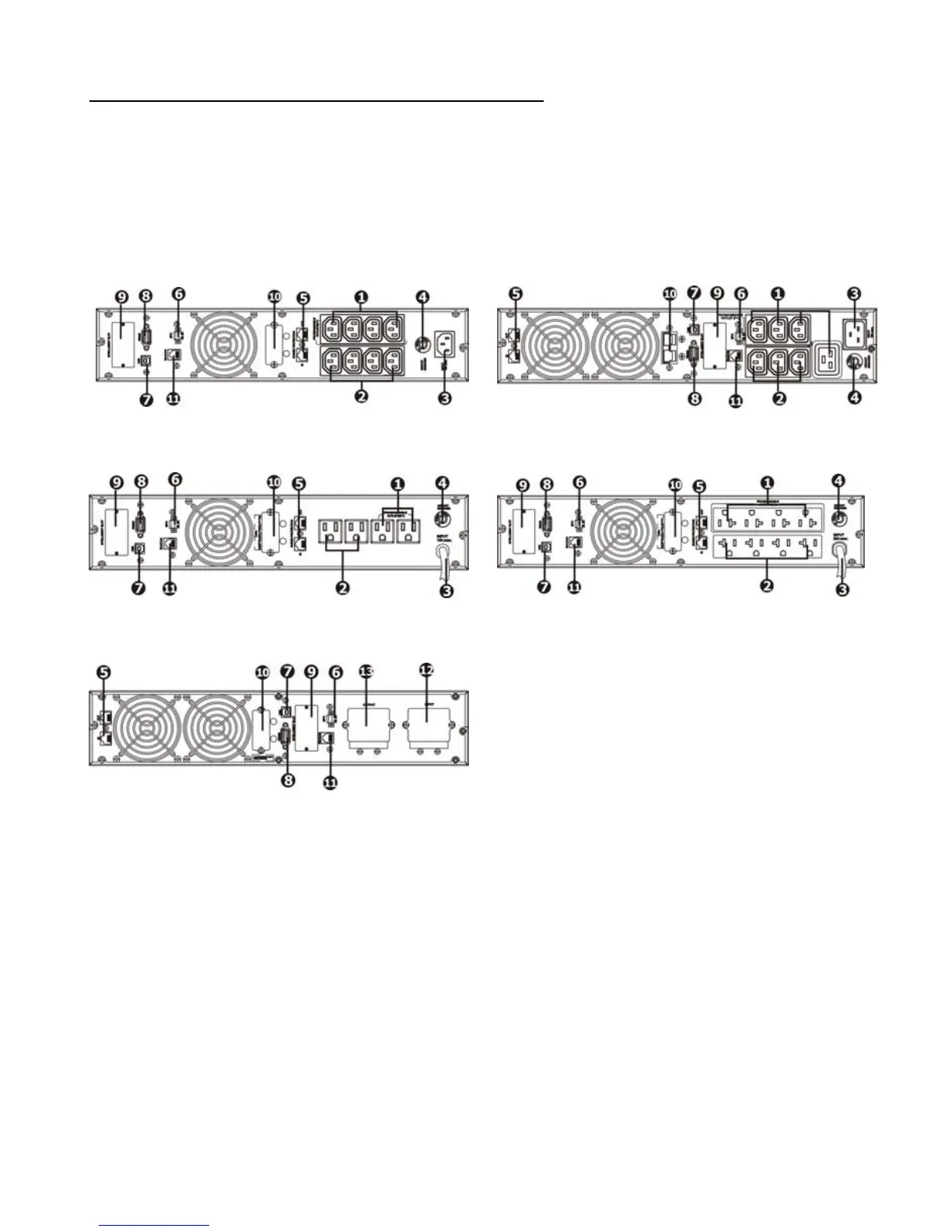

2.1 Vue de la face arrière
E3 LCD RT IEC
800/1000/1500/2000/2500
E3 LCD RT IEC
3000/3500
E3 LCD RT NEM
A
800/1000/1500/2000
E3 LCD RT NEM
A
2500
E3 LCD RT NEMA
3000/3500
1 - Sorties programmables : elles sont connectées aux sorties non-essentielles.
2 - Prises de sortie : elles sont connectées aux sorties essentielles.
3 - Prise d’alimentation.
4 - Disjoncteur d’entrée (fusible thermique).
5 - Protection contre les surtensions réseau/fax/modem.
6 - Connecteur de fonction d’arrêt d’urgence (EPO).
7 - Port de communication USB.
8 - Port de communication RS-232.
9 - Slot intelligent SNMP.
10 - Connecteur de batterie externe.
11 - Port détectant le nombre de batteries externe.
12 - Bornier d’entrée.
13 - Bornier de sortie.
