19
O

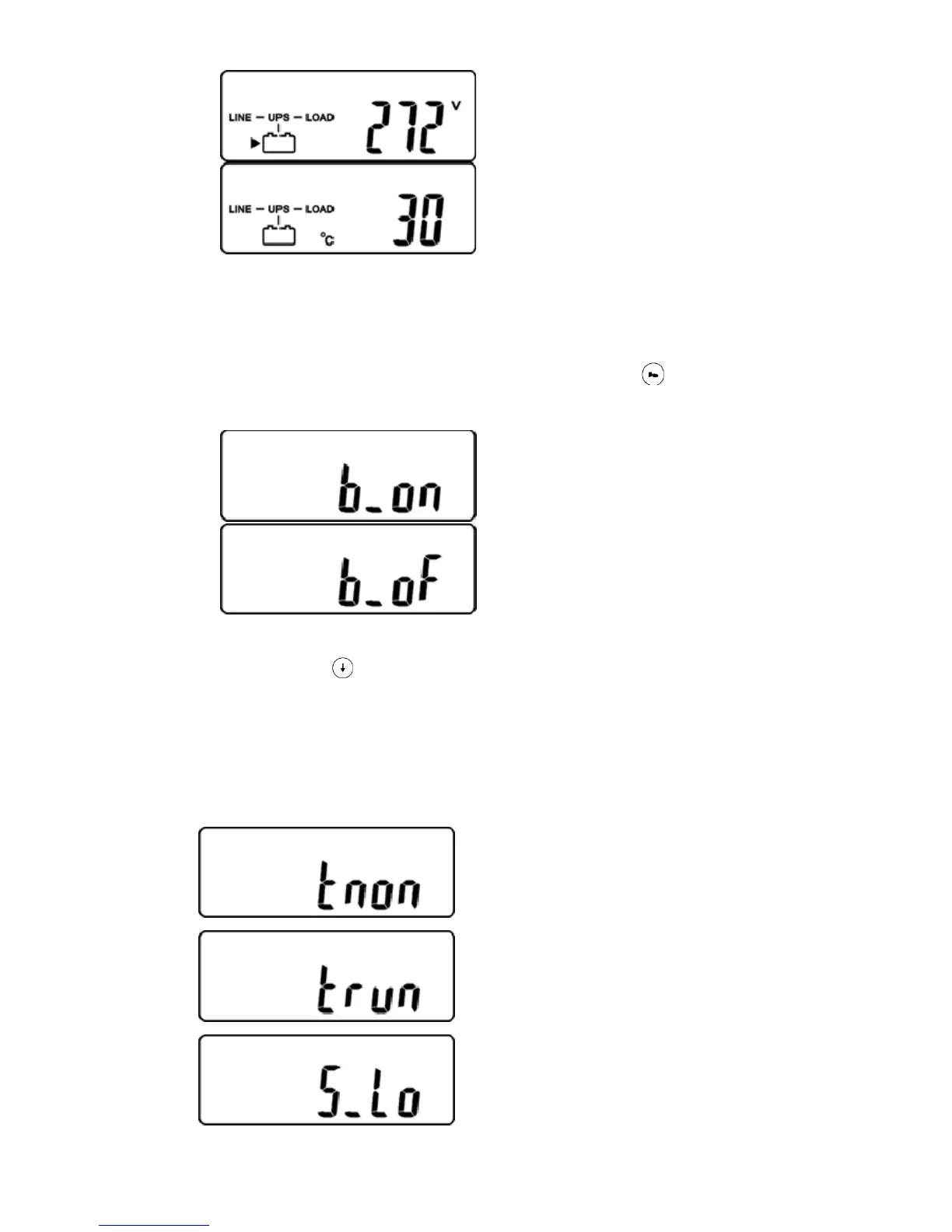

* Il donne la tension des
batteries.
P
* Il donne la température interne
de l'onduleur
3.5.4.
Données de défauts de l'onduleur et exécution de ses fonctions
spéciales
1. Après démarrage correct de l'onduleur, appuyer sur la touche pour que l'écran LCD
affiche Q1.
Q1
* Il indique que l'alarme sonore
est activée « On ».
Q2
* Il indique que l'alarme sonore
est désactivée « Off ».
2. Appuyer sur la touche pour défiler vers le bas de l'écran et vérifier les réglages de
l'onduleur. L'écran LCD présentera la séquence d'affichages suivante :
Q1 (Alarme) R1 (Autotest) S1 (Plage de tension by-pass) T (Plage de
synchronisation de la fréquence de sortie) U (Tension de sortie onduleur) V1
(Mode de fonctionnement de l'onduleur) W (Valeur de micro-réglage de la tension de
sortie) X (ID de l'onduleur) Y (État de la fonction parallèle).
R1
* Il indique que l'autotest n'est PAS «
On ».
R2
* Il indique que l'autotest est « On ».
S1
* Il indique que la tension de by-pass
est réglée sur la plus basse.
