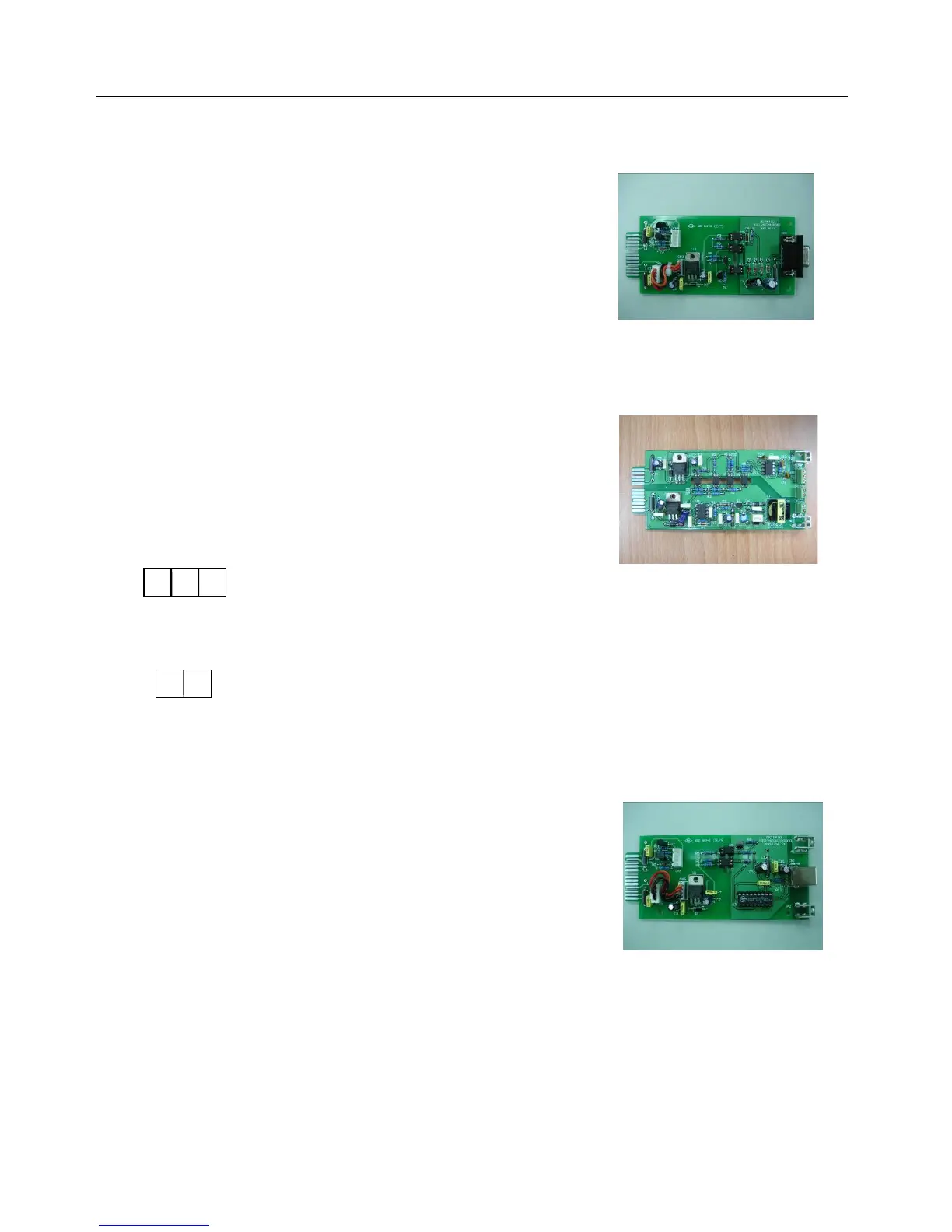

6. Options d'emplacement réservés au client
6.1.
Carte R2E (2ème RS-232)
 CN1 est pour RS232 DB9.
 Pour le protocole de communication - voir le chapitre
2.4.1.
 Position de mise en place : slot 1 (CHA-CN4) ou slot 2
(CHB-CN5).
6.2. Carte RSE (RS-485)
 CN1 est pour la fonction de résistance de borne. Court-
circuiter les broches 1-2 pour activer la fonction et les
broches 2-3 pour la désactiver.
 CN2 est pour RS485 et CN3 pour la commande à
distance.
 Définition :
 Position de mise en place : slot1.
6.3. Carte USE (USB)
 CN1 est pour USB.
 Définition
 Conforme à la version USB 1.0, 1,5 Mbps
 Conforme à la version USB HID 1.0.
 L'attribution des broches de la carte USE est la
suivante :
 Position de mise en place : slot1（CHA-CN3）ou slot 2 (CHB-CN4）.
1
2
CN3
1
2
3
CN2
1  Terre
2  A/Données+
3  B/Données-
1  AC+
2  AC-
