Inspire FPC1C - Étape 1

Pg. 7 V1.0
ÉTAPE 1
MONTAGE DE LA BASE

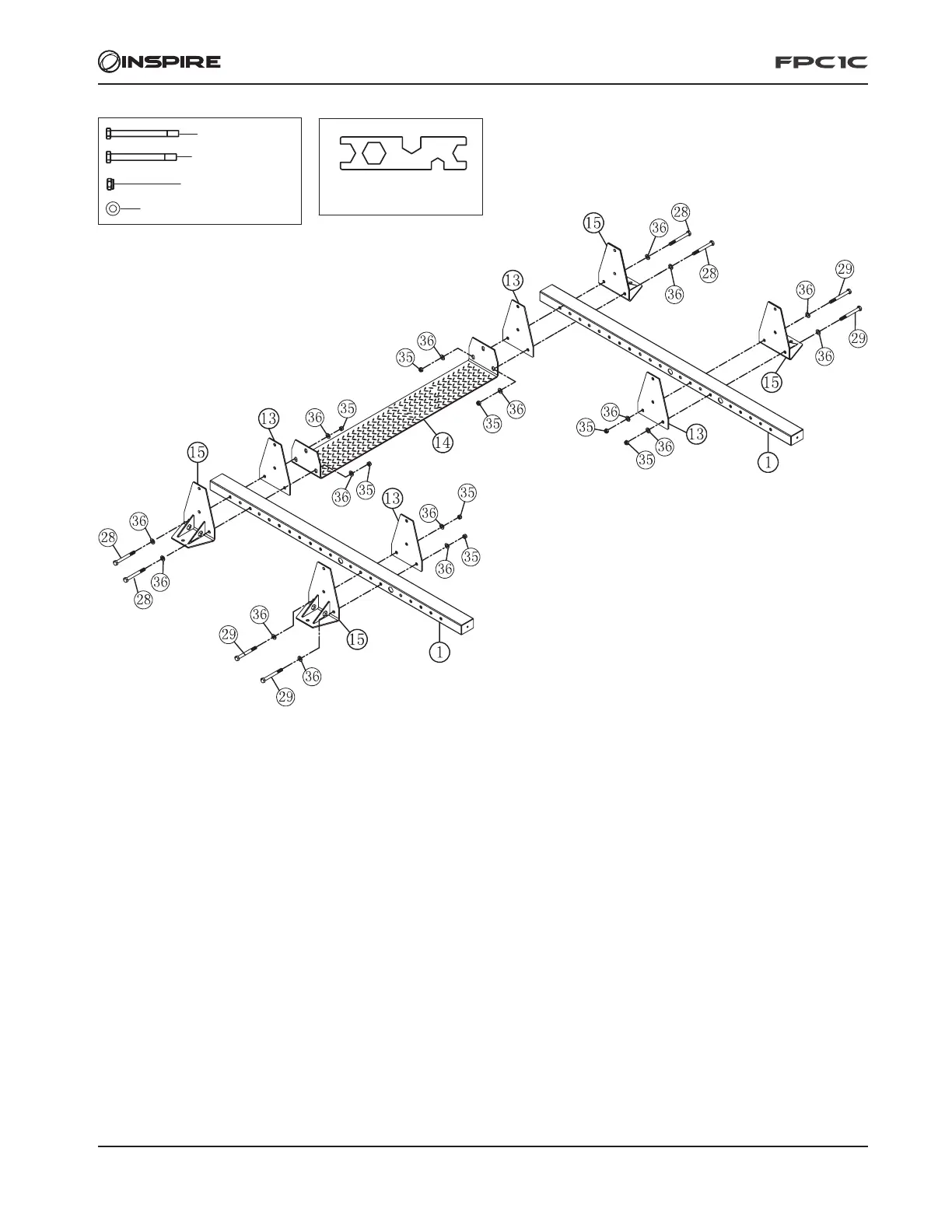

Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces. Cette étape se divise en deux parties, le
côté gauche et le côté droit.
• À l’aide de boulons (28), de rondelles (36) et d’écrous de blocage (35), relier la plaque d’assise (15), la traverse de la base
(1), la plaque intérieure (13) et l’entretoise (14) à l’une des extrémités de la traverse.
• Répéter ces étapes pour l’autre côté.
• À l’aide de boulons (29), de rondelles (36) et d’écrous de blocage (35), relier la plaque d’assise (15), la traverse
de la base (1) et la plaque intérieure (13) à l’autre extrémité de la traverse.
• Répéter ces étapes pour l’autre côté.
• Ensemble, ces pièces forment la base.
N
o
28 M12 x 110 (4)
N
o
29 M12 x 105 (4)
N
o
35 M12 (8)
N
o
36 Ø13 x Ø24 x 2,5 (16)
N
o
41 (2)
