Inspire FPC1C User Manual

Pg. 8 V1.0

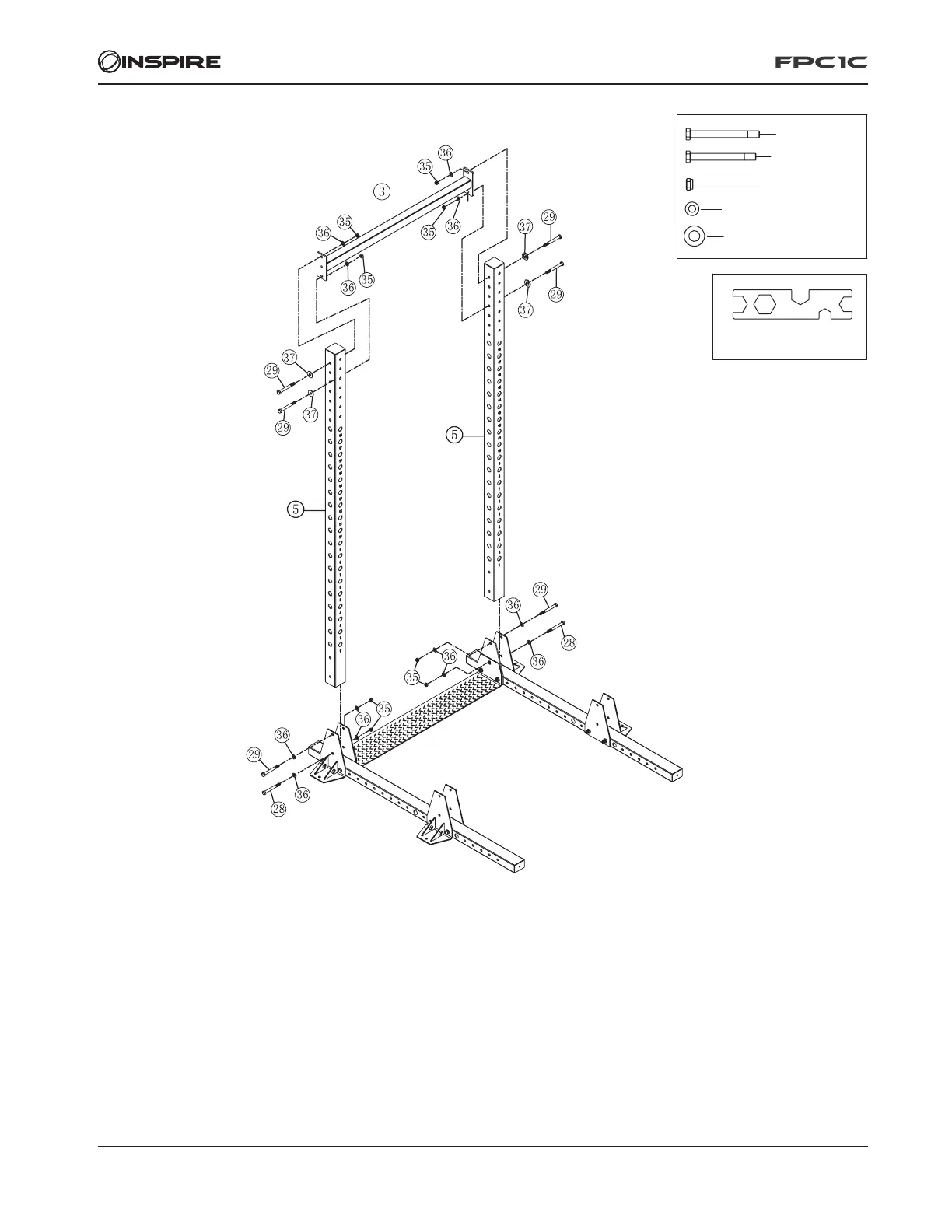

ÉTAPE 2
INSTALLATION DES MONTANTS ET DE LA TRAVERSE ARRIÈRE
Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces.
• À l’aide d’un boulon (28) dans le bas et d’un boulon (29) dans le haut, de rondelles (36) et d’un écrou de blocage (35),
xer les montants (5) à la base, à gauche et à droite. (Voir la disposition dans l’illustration ci-dessus.)
• À l’aide de boulons (29), de rondelles (37) et d’écrous de blocage (35), xer la traverse arrière (3) aux montants (5).
N
o
41 (2)
N
o
28 M12 x 110 (2)
N
o
29 M12 x 105 (6)
N
o
35 M12 (8)
N
o
36 Ø13 x Ø24 x 2,5 (12)
N
o
37 Ø13 x Ø37 x 3 (4)
