Pg. 7 V1.0
PASO 1
MONTAJE DE LA ESTRUCTURA DE LA BASE

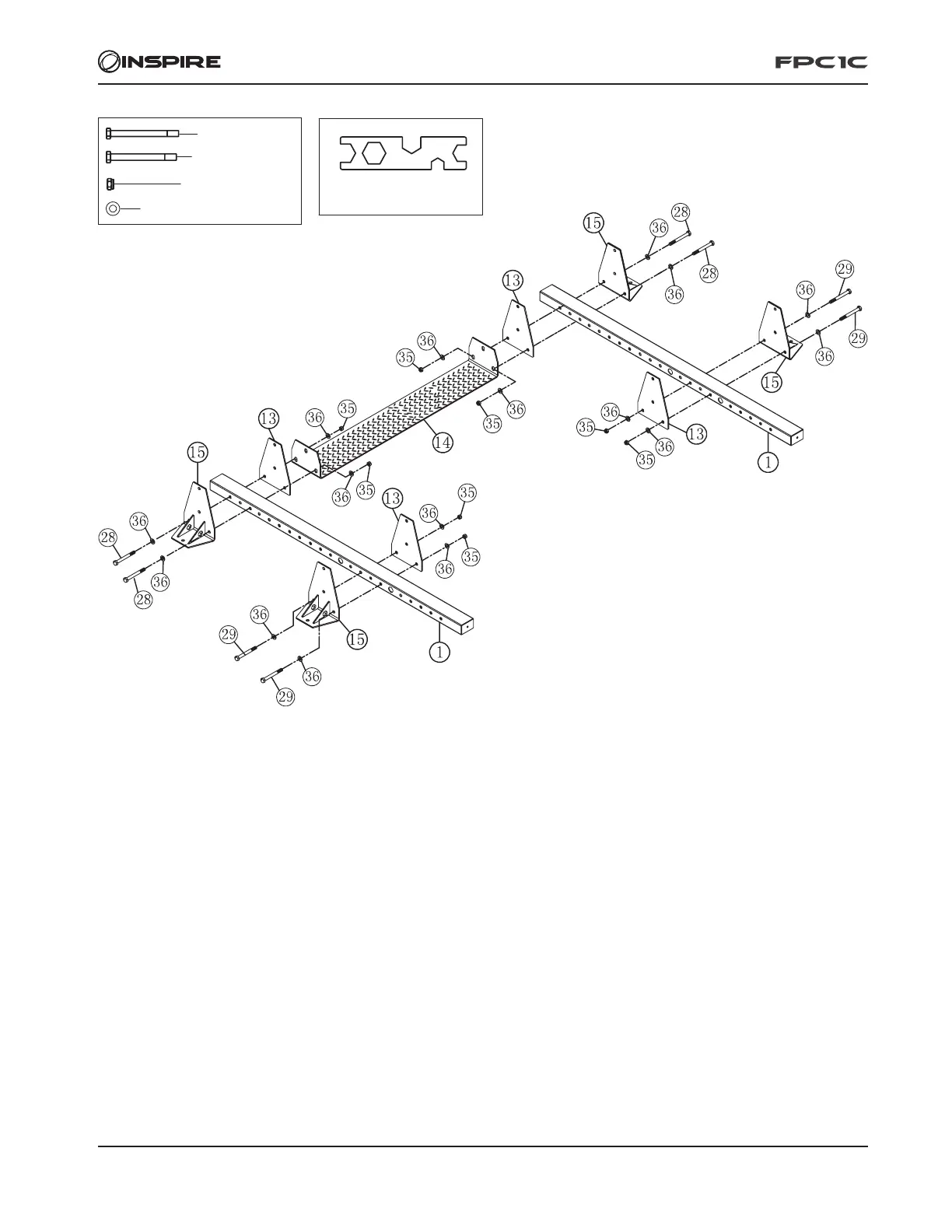

Consulte la ilustración anterior para ver la ubicación y orientación de los componentes. Este paso consta de un lado
izquierdo y un lado derecho.
• Use pernos (28), arandelas (36) y tuercas de jación (35) para conectar la placa inferior de las patas (15) a la estructura
de la base (1), a la placa interna (13) y al soporte cruzado (14) a un extremo de la estructura de la base
• Repita los pasos para el lado opuesto.
• Use pernos (29), arandelas (36) y tuercas de jación (35) para conectar la placa inferior de las patas (15) a la
estructura de la base (1) y a la placa interna (13) al otro extremo de la estructura de la base.
• Repita los pasos para el lado opuesto.
• En conjunto, estos elementos forman la estructura de la base.
N.º 28 M12 x 110 (4)
N.º 29 M12 x 105 (4)
N.º 35 M12 (8)
N.º 36 Ø13 x Ø24 x 2,5 (16)
N.º 41 (2)
