Inspire FPC1C - Paso 5

Pg. 11 V1.0
PASO 5
INSTALACIÓN DE LA BARRA TREPADORA

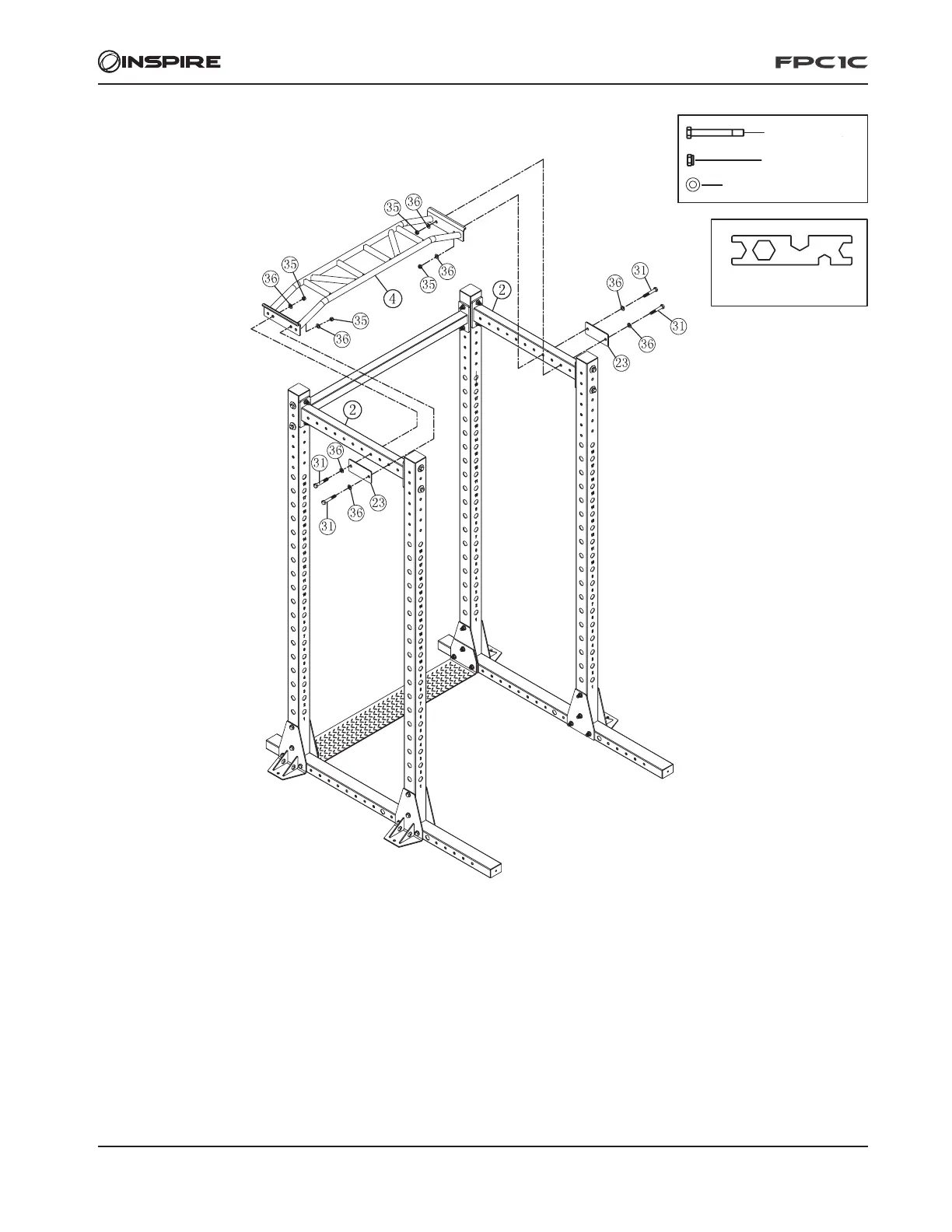

Consulte la ilustración anterior para ver la ubicación y orientación de los componentes.
• Sujete con pernos (31), arandelas (36) y tuercas de jación (35).
• Conecte la barra trepadora (4) a las barras cruzadas superiores (2) y a la placa de decoración (23), en el lado izquierdo y
en el lado derecho.
N.º 31 M12 x 80 (4)
N.º 35 M12 (4)
N.º 36 Ø13 x Ø24 x 2,5 (8)
N.º 41 (2)
