Pg. 8 V1.0

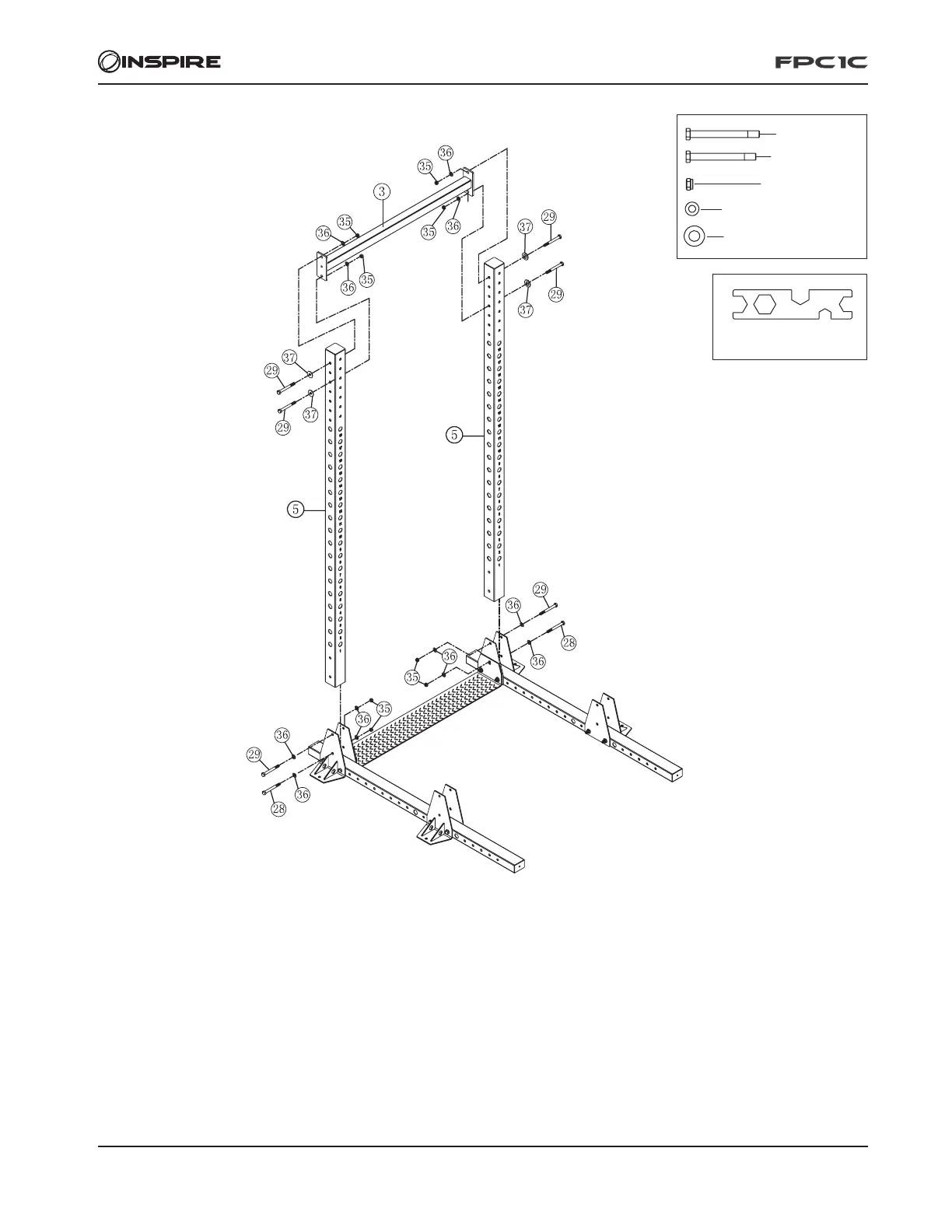

PASO 2
INSTALACIÓN DE LAS VIGAS VERTICALES Y DE LA BARRA CRUZADA TRASERA
Consulte la ilustración anterior para ver la ubicación y orientación de los componentes.
• Use un perno (28) en la parte inferior, un perno (29) en la parte superior, arandelas (36) y una tuerca de jación (35)
para conectar las vigas verticales (5) a la estructura de la base, en el lado izquierdo y en el lado derecho. (Consulte la
ilustración anterior para ver la ubicación.)
N.º 41 (2)
N.º 28 M12 x 110 (2)
N.º 29 M12 x 105 (6)
N.º 35 M12 (8)
N.º 36 Ø13 x Ø24 x 2,5 (12)
N.º 37 Ø13 x Ø37 x 3 (4)
