Inspire FPC1C - Étape 5

Pg. 11 V1.0
ÉTAPE 5
INSTALLATION DES BARRES DE SUSPENSION

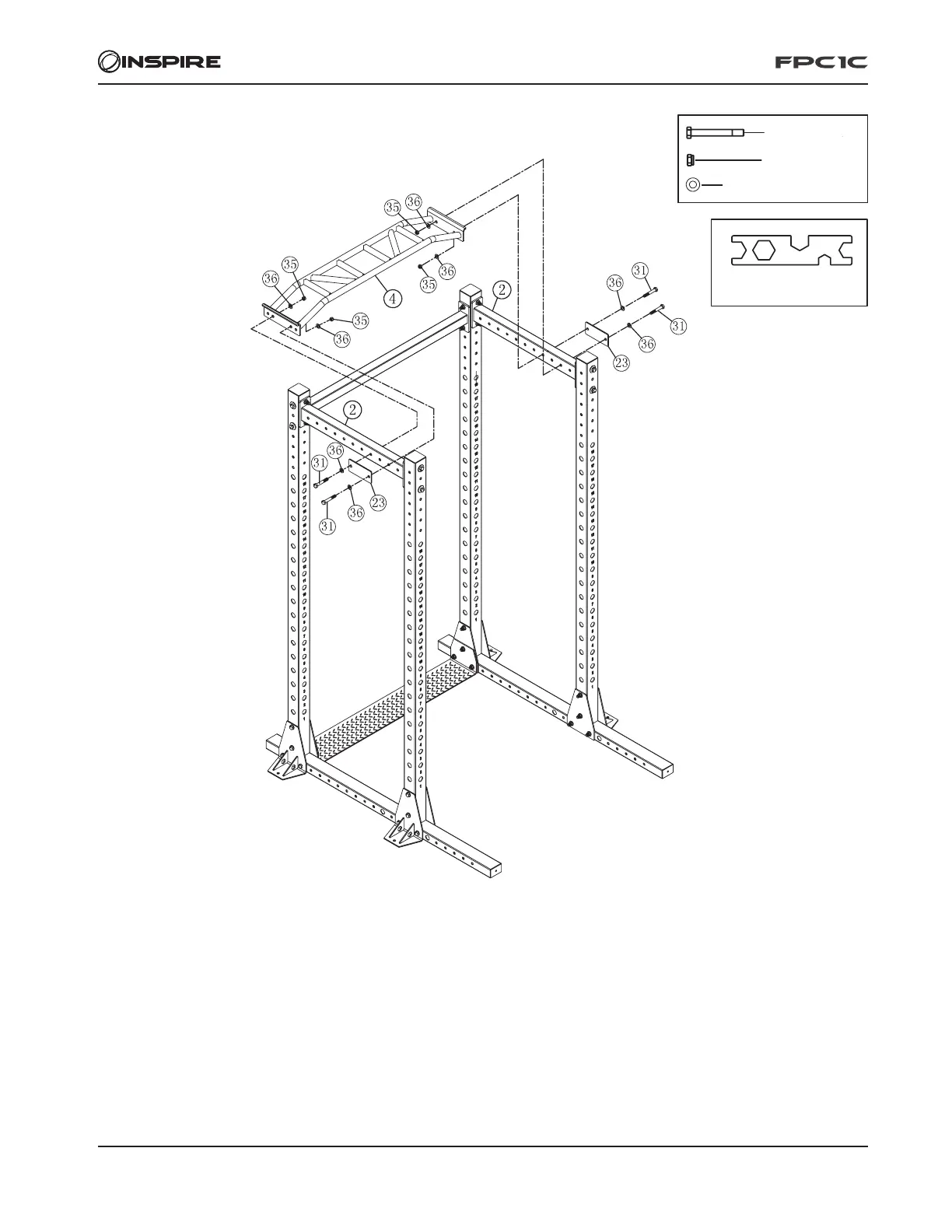

Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces.
• Utiliser des boulons (31), des rondelles (36) et des écrous de blocage (35).
• Relier les barres de suspension (4) aux traverses supérieures (2) et aux plaques décoratives (23), à gauche et à droite.
N
o
31 M12 x 80 (4)
N
o
35 M12 (4)
N
o
36 Ø13 x Ø24 x 2,5 (8)
N
o
41 (2)
