Inspire FPC1C - Paso 4

Pg. 10 V1.0
PASO 4
INSTALACIÓN DE LAS BARRAS CRUZADAS SUPERIORES

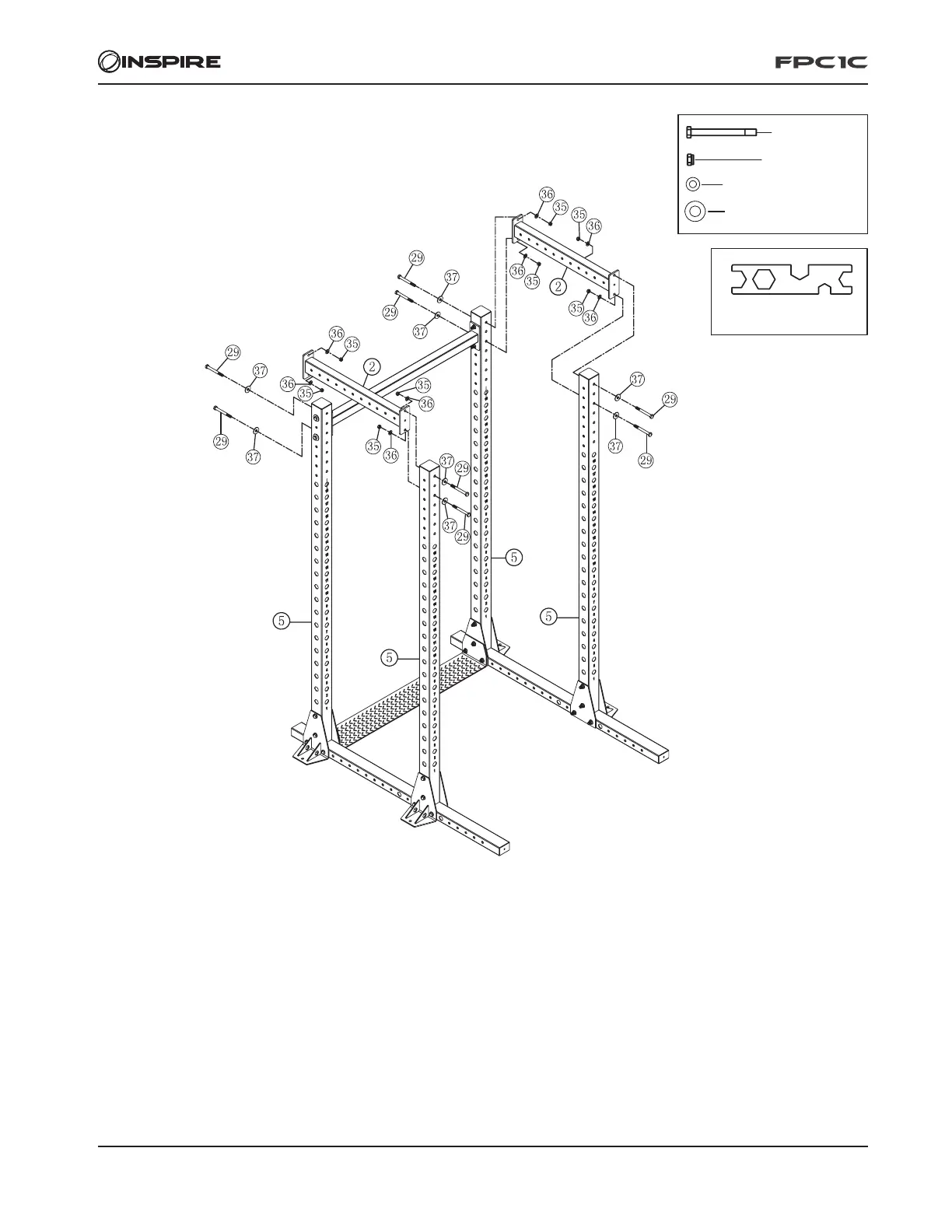

Consulte la ilustración anterior para ver la ubicación y orientación de los componentes.
• Sujete con pernos (29), arandelas (37) y (36) y tuercas de jación (35).
• Conecte las barras cruzadas superiores (2) a las dos vigas verticales, en el lado izquierdo y en el lado derecho.
N.º 41 (2)
N.º 29 M12 x 105 (8)
N.º 35 M12 (8)
N.º 36 Ø13 x Ø24 x 2,5 (8)
N.º 37 Ø13 x Ø37 x 3 (8)
