Inspire FPC1C - Étape 6

Pg. 12 V1.0
ÉTAPE 6
INSTALLATION DES CHEVILLES POUR BANDES ÉLASTIQUES, DU MANCHON PIVOTANT ET
DE L’ANCRAGE POUR CORDES ONDULATOIRES

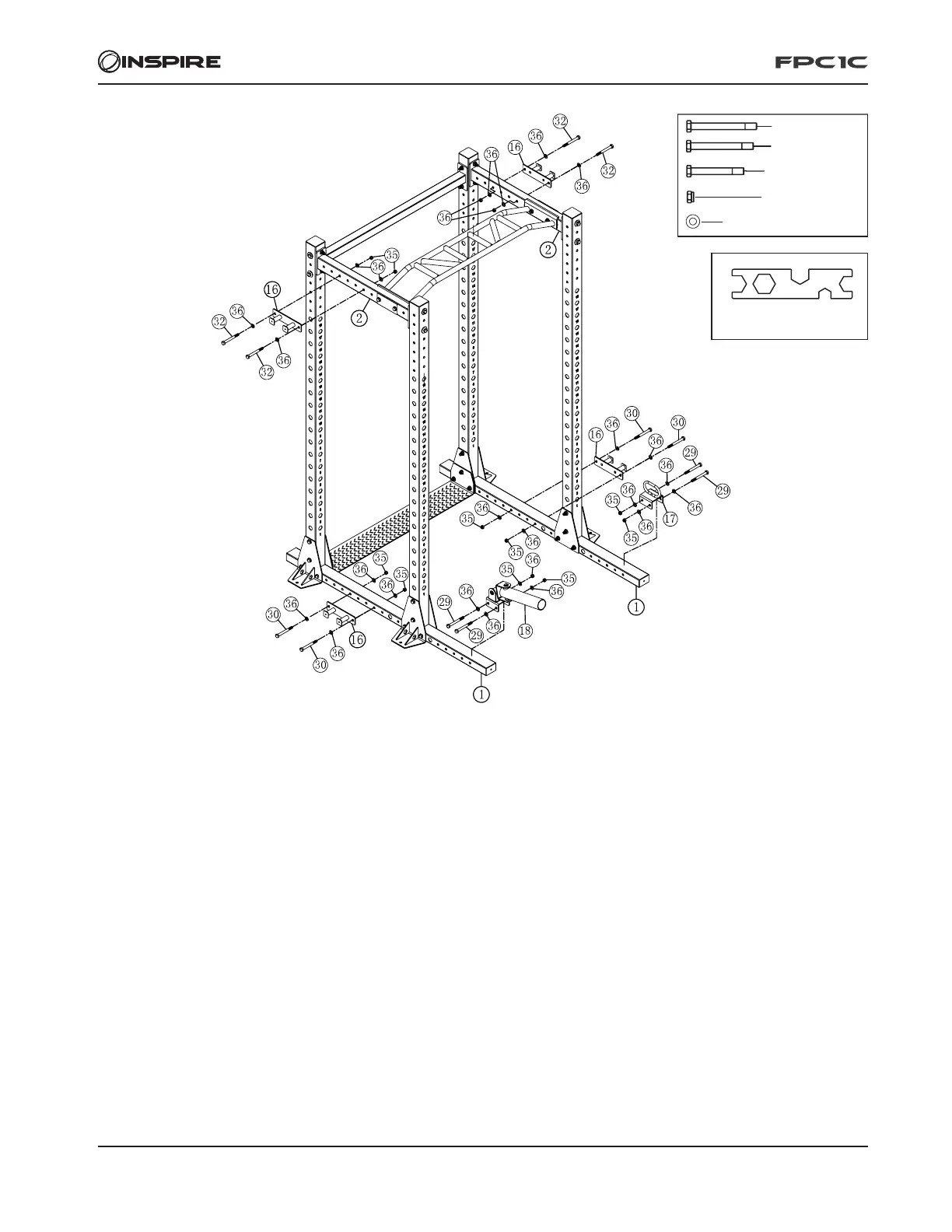

Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces.
CHEVILLES POUR BANDES ÉLASTIQUES (4 emplacements) : une plaque en haut et une en bas, de chaque côté.
• Utiliser des boulons (30) et (32), des rondelles (36) et des écrous de blocage (35).
• Fixer les chevilles pour bandes élastiques (16) à la base et au sommet du support, deux plaques de chaque côté
(à gauche et à droite).
MANCHON PIVOTANT
• Utiliser des boulons (29), des rondelles (36) et des écrous de blocage (35).
• Fixer la ferrure du manchon pivotant (18) à la base.
ANCRAGE POUR CORDES ONDULATOIRES
• Utiliser des boulons (29), des rondelles (36) et des écrous de blocage (35).
• Fixer la ferrure de l’ancrage pour cordes ondulatoires (17) à la base.
N
o
29 M12 x 105 (4)
N
o
30 M12 x 100 (4)
N
o
32 M12 x 75 (4)
N
o
35 M12 (12)
N
o
41 (2)
N
o
36 Ø13 x Ø24 x 2,5 (24)
