Inspire FPC1C - Étape 3

Pg. 9 V1.0
ÉTAPE 3
INSTALLATION DES MONTANTS AVANT

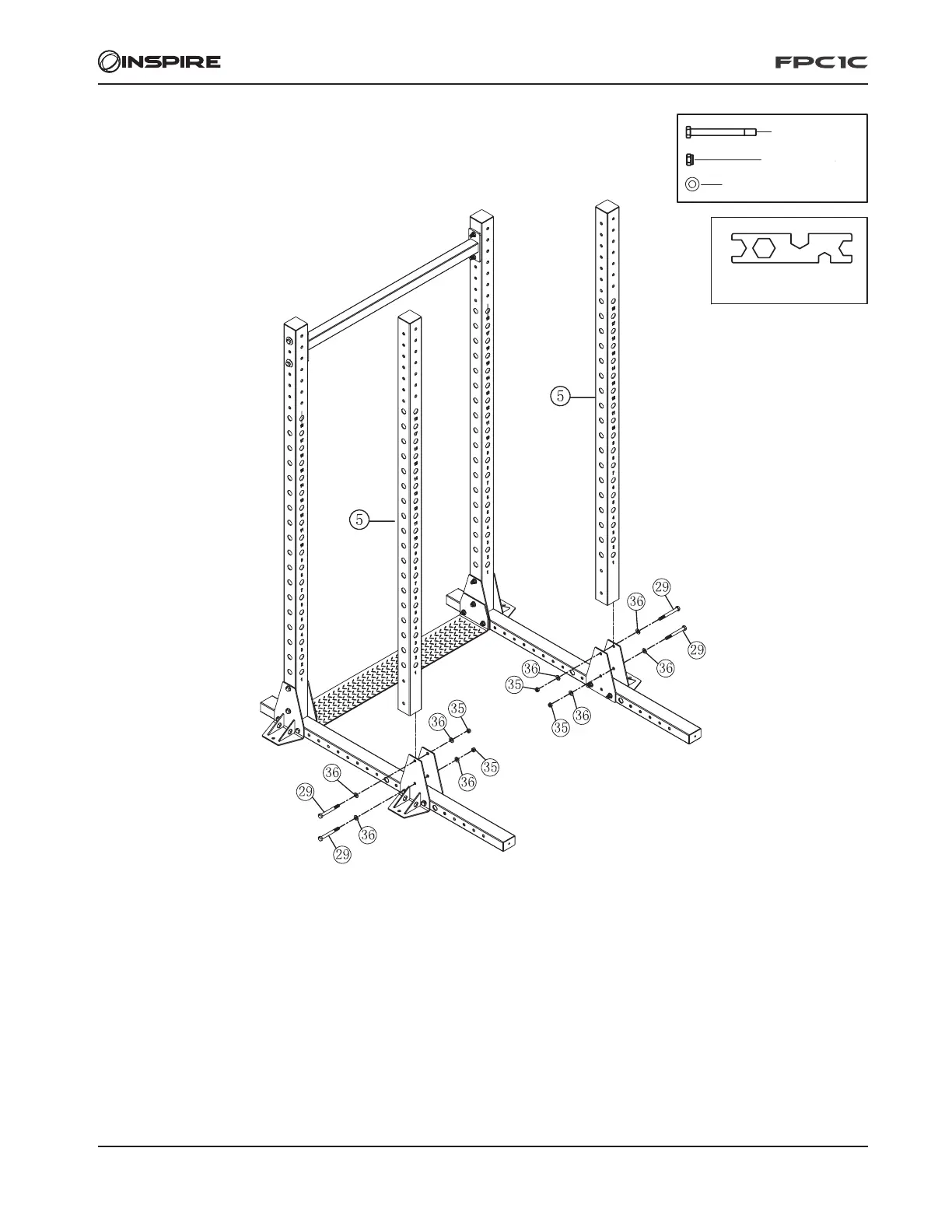

Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces.
• À l’aide de boulons (29), de rondelles (36) et d’écrous de blocage (35), relier les montants (5) à la base, à gauche et à droite.
N
o
41 (2)
N
o
29 M12 x 105 (4)
N
o
35 M12 (4)
N
o
36 Ø13 x Ø24 x 2,5 (8)
