Inspire FPC1C - Étape 4

Pg. 10 V1.0
ÉTAPE 4
INSTALLATION DES TRAVERSES SUPÉRIEURES

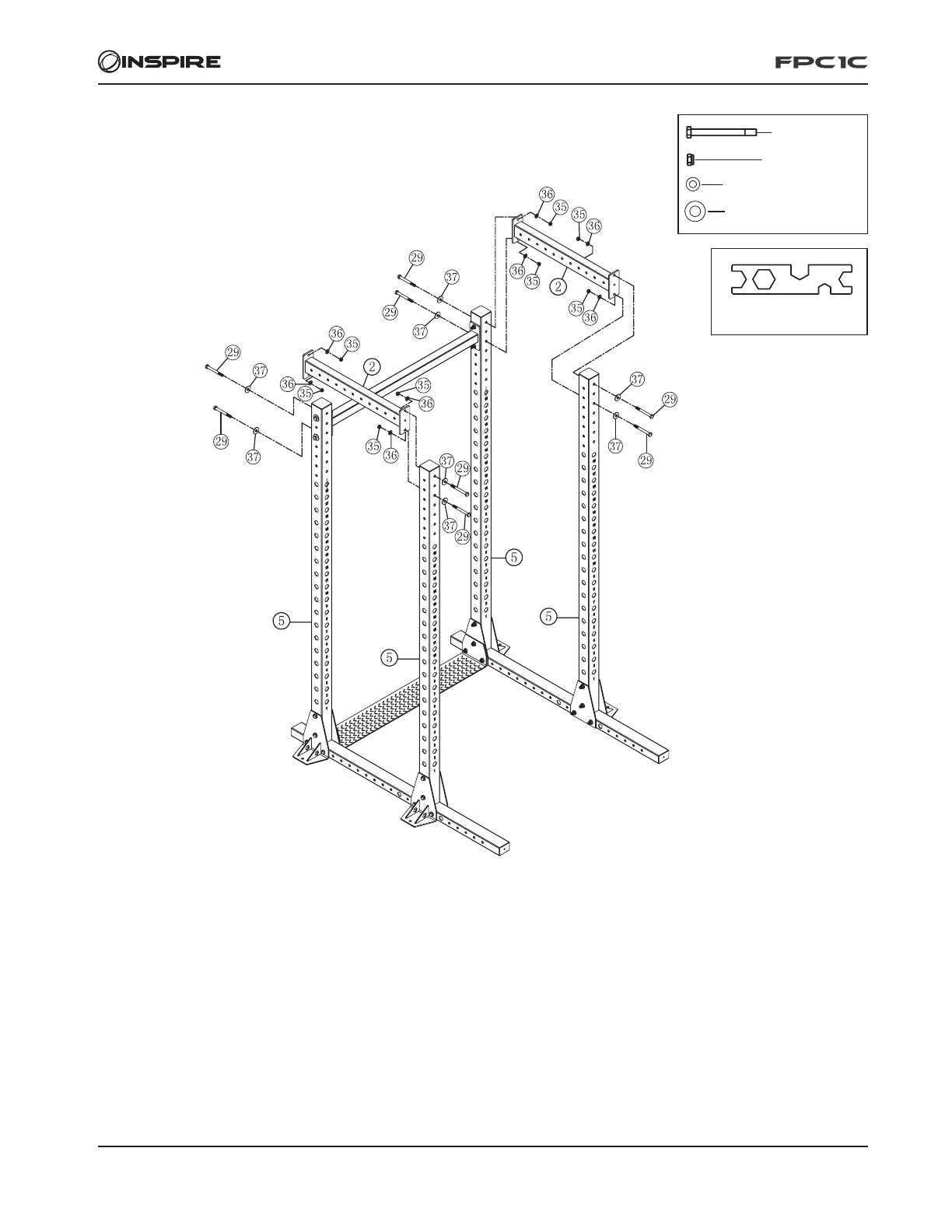

Voir l’illustration ci-dessus pour connaitre l’emplacement et l’orientation des pièces.
• Utiliser des boulons (29), des rondelles (37) et (36) et des écrous de blocage (35).
• Relier les traverses supérieures (2) aux deux montants, à gauche et à droite.
N
o
41 (2)
N
o
29 M12 x 105 (8)
N
o
35 M12 (8)
N
o
36 Ø13 x Ø24 x 2,5 (8)
N
o
37 Ø13 x Ø37 x 3 (8)
