Pg. 12 V1.0
ÉTAPE 6
INSTALACIÓN DE LAS CLAVIJAS DE LA BANDA DE RESISTENCIA, LA BARRA LANDMINE Y
LA CONEXIÓN DE LA SOGA DE ENTRENAMIENTO

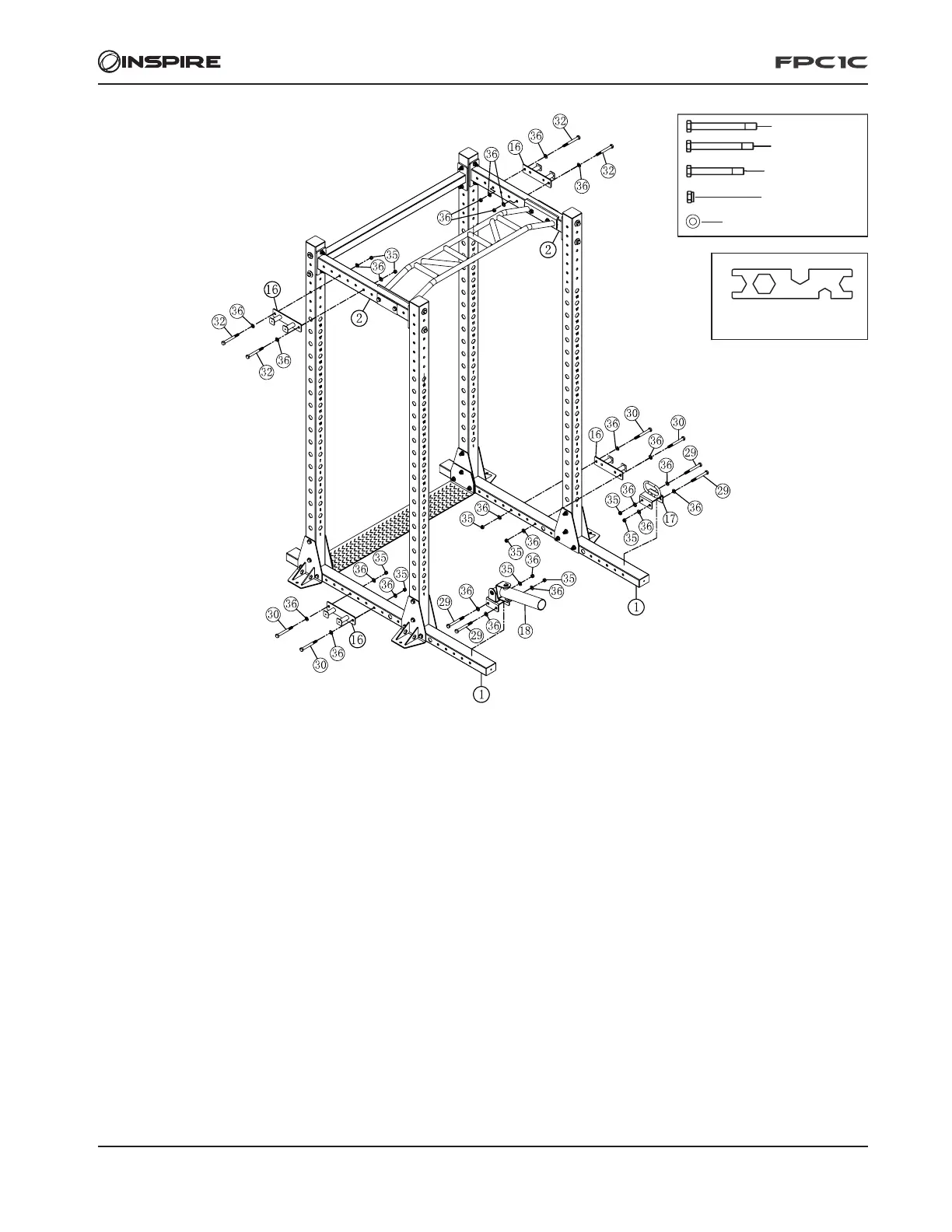

Consulte la ilustración anterior para ver la ubicación y orientación de los componentes.
CLAVIJAS DE LA BANDA DE RESISTENCIA (4 lugares): una en la parte superior y una en la parte inferior en cada lado.
• Sujete con pernos (30) y (32), arandelas (36) y tuercas de jación (35).
• Fije las clavijas de la banda de resistencia (16) a la base y a la parte superior de la estructura, a la izquierda y a la derecha.
BARRA LANDMINE
• Sujete con pernos (29), arandelas (36) y tuercas de jación (35).
• Fije el soporte de la barra landmine (18) a la base.
CONEXIÓN DE LA SOGA DE ENTRENAMIENTO
• Sujete con pernos (29), arandelas (36) y tuercas de jación (35).
• Fije el soporte de la conexión de la soga de entrenamiento (17) a la base.
N.º 29 M12 x 105 (4)
N.º 30 M12 x 100 (4)
N.º 32 M12 x 75 (4)
N.º 35 M12 (12)
N.º 41 (2)
N.º 36 Ø13 x Ø24 x 2,5 (24)
