Intel DH55PJ Product Guide

安装和更换台式机主板组件
33

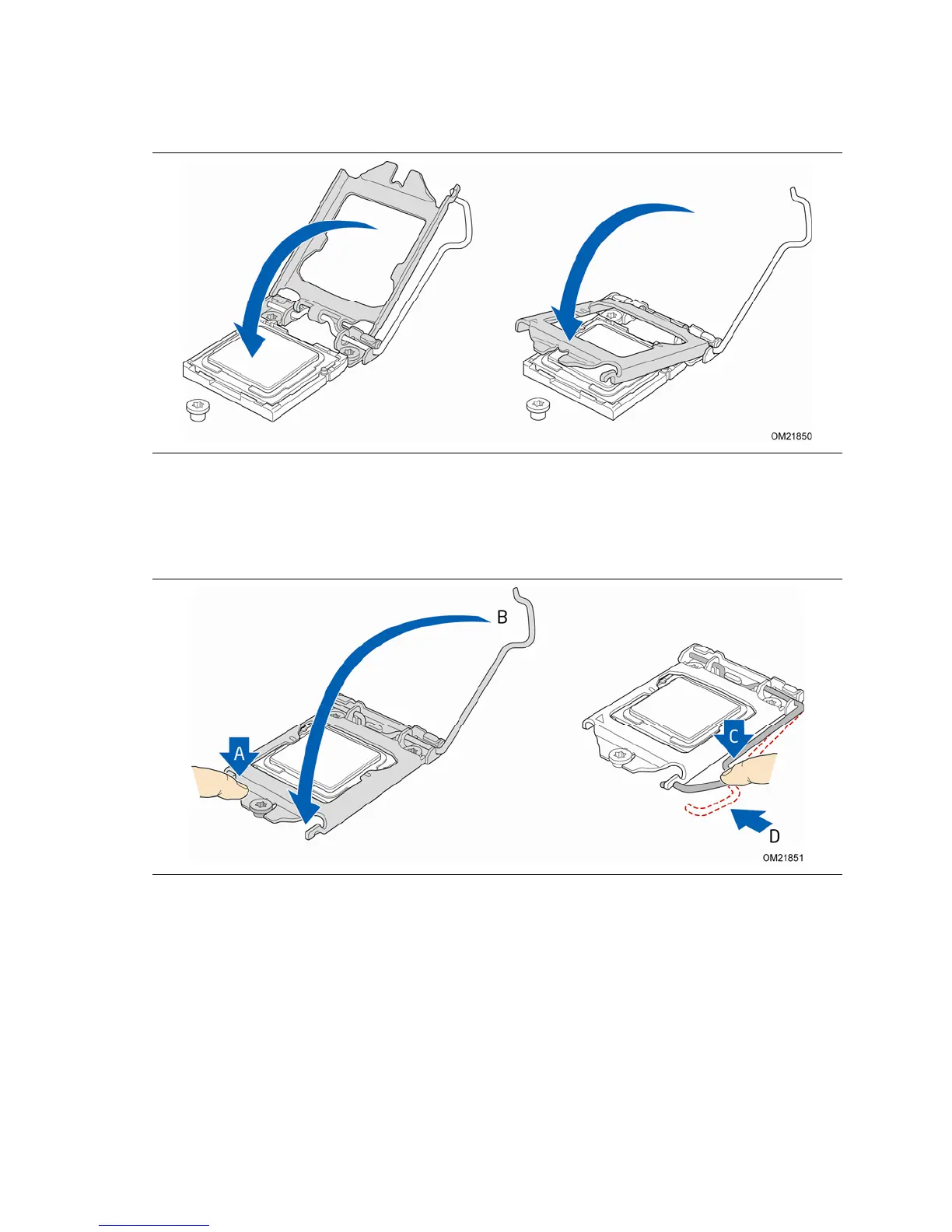

7. 对准处理器闭合压板，期间让插槽拉杆处于打开位置（图 11）。
图 11. 闭合压板
8. 扣合插槽拉杆（图 12 中的 B），期间请确保扣合拉杆时，将压板的前部边缘滑入带肩螺丝帽的
下方（图 12 中的 A）。将插槽拉杆卡扣到压板的锁口中（图 12 中的 C、D）。
图 12. 将压板固定到位

Intel DH55PJ Specifications

General

Form Factor	Micro ATX
Socket	LGA 1156
Memory Type	DDR3
Maximum Memory	8 GB
Memory Slots	2
PCI Express x16	1
PCI Express x1	2
PCI Slots	1
Chipset	Intel H55 Express
USB Ports	12
Video Outputs	VGA
SATA Ports	6
