Intel DH55PJ Product Guide

英特尔台式机主板 DH55PJ 产品指南
34
安装处理器风扇散热器
英特尔台式机主板 DH55PJ 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到台式
机主板上的说明，请参阅盒装处理器手册或盒装散热解决方案手册。
连接处理器风扇散热器电缆
将处理器风扇散热器电源电缆连接到 4 针处理器风扇接头连接器上（参见图 13）。建议采用带有
4 针连接器的风扇，如图 13 所示。

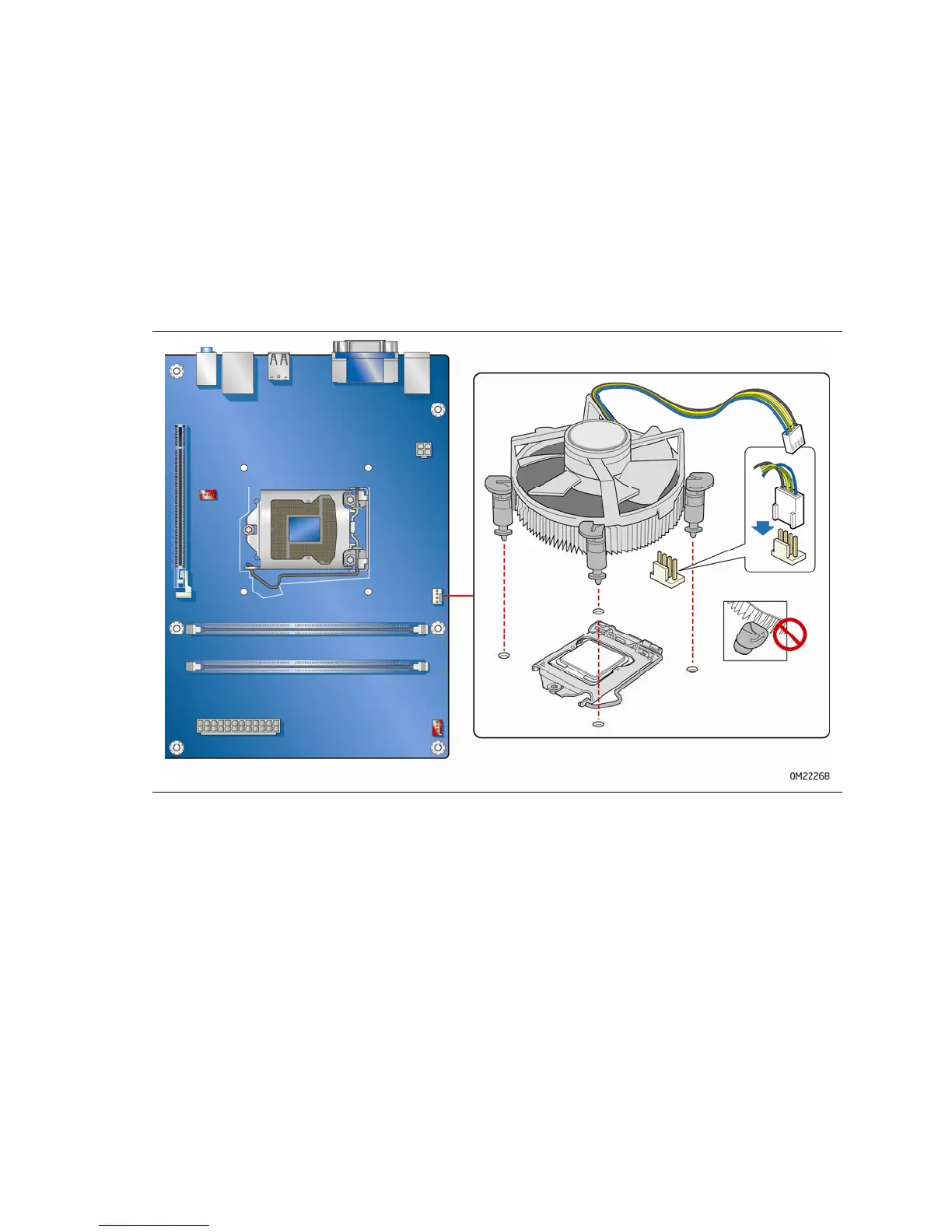

图 13. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上
拆卸处理器
有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。

Intel DH55PJ Specifications

General

Form Factor	Micro ATX
Socket	LGA 1156
Memory Type	DDR3
Maximum Memory	8 GB
Memory Slots	2
PCI Express x16	1
PCI Express x1	2
PCI Slots	1
Chipset	Intel H55 Express
USB Ports	12
Video Outputs	VGA
SATA Ports	6
