Intel DH55PJ Product Guide

安装和更换台式机主板组件
47
串行接头连接器
图 20 中的 H 显示了串行接头连接器的位置。表 12 列出了串行接头连接器的引脚分配和信号
名称。
表 12. 串行端口接头连接器
引脚 信号名称 引脚 信号名称
1 DCD (Data Carrier Detect)
（数据载体检测）
2 RXD# (Receive Data)
（接收数据）
3 TXD# (Transmit Data)
（发送数据）
4 DTR (Data Terminal Ready)
（数据终端就绪）
5
Ground（接地）
6
DSR (Data Set Ready)（数据设置就绪）
7
RTS (Request To Send)（请求发送）
8
CTS (Clear To Send)（清除发送）
9
RI (Ring Indicator)（振铃指示灯）
10
Key（无引脚）
连接到音频系统
从 Intel
®
Express Installer（英特尔
®
快速安装程序）数字化视频光盘完成 Realtek 音频驱动

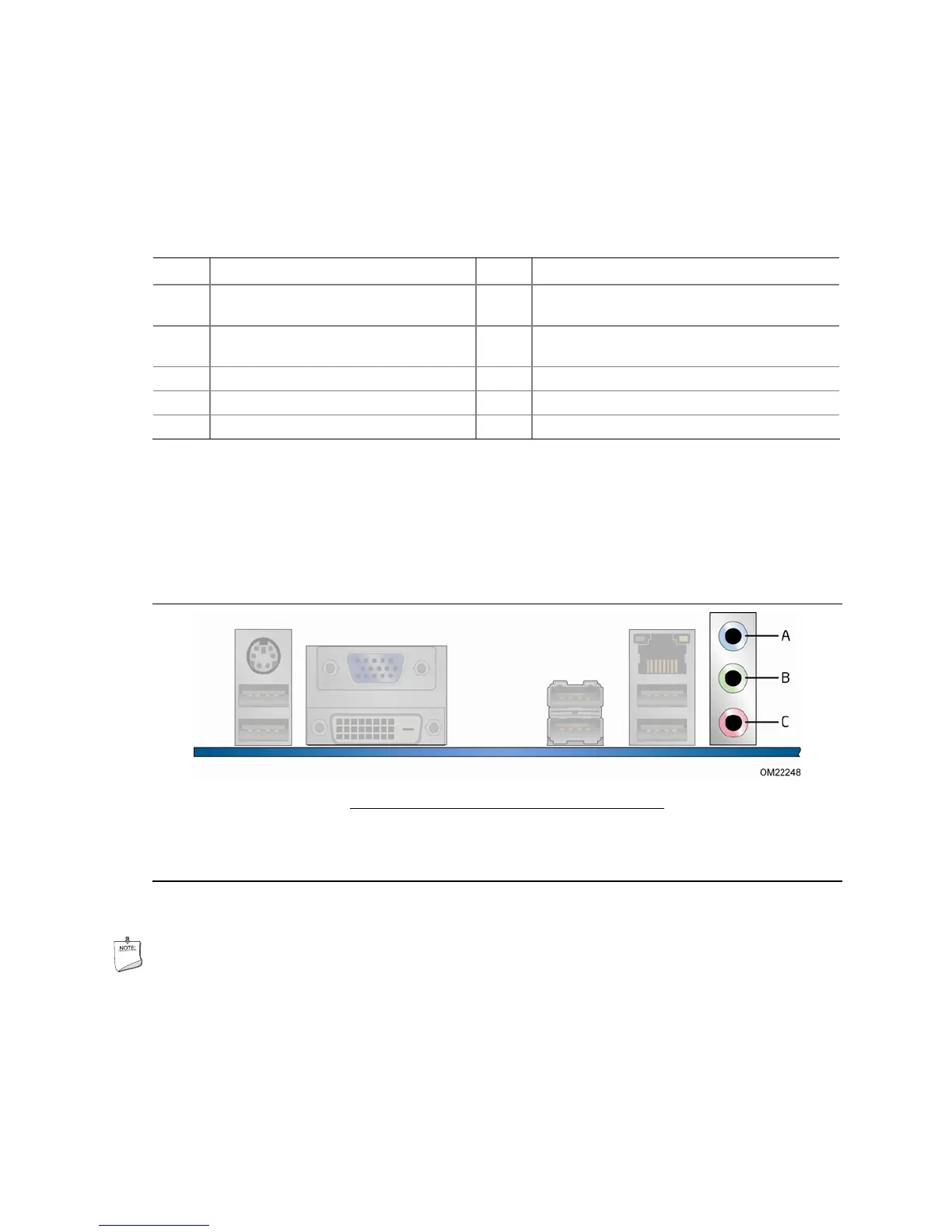

程序的安装后，便可启用多声道音频功能。图 21 显示了背面板音频连接器。下表列出了默认的
连接器分配。
项目 说明
A
音频线路输入
B
音频线路输出（前方扬声器／耳机）
C
话筒输入
图 21. 背面板音频连接器
注释
背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接
到此输出口上，可能会引起音质不佳。

Intel DH55PJ Specifications

General

Form Factor	Micro ATX
Socket	LGA 1156
Memory Type	DDR3
Maximum Memory	8 GB
Memory Slots	2
PCI Express x16	1
PCI Express x1	2
PCI Slots	1
Chipset	Intel H55 Express
USB Ports	12
Video Outputs	VGA
SATA Ports	6
