12. Replacez l’insert personnalisé (étape 3).
Réglage du détecteur
Il faut redémarrer le détecteur (le remettre sous
tension) après avoir modifié les paramètres ou les
schémas de détection.
Figure 11 légende
Numéro Description
(1)  J1 : Sensibilité d’IRP
(2) Contact d’autoprotection
(3)
J3 : Boucle double (disponible uniquement
sur VE735)
(4)  J2 : MLR
(5) Port COM
(6)  Commutateurs DIP IRP

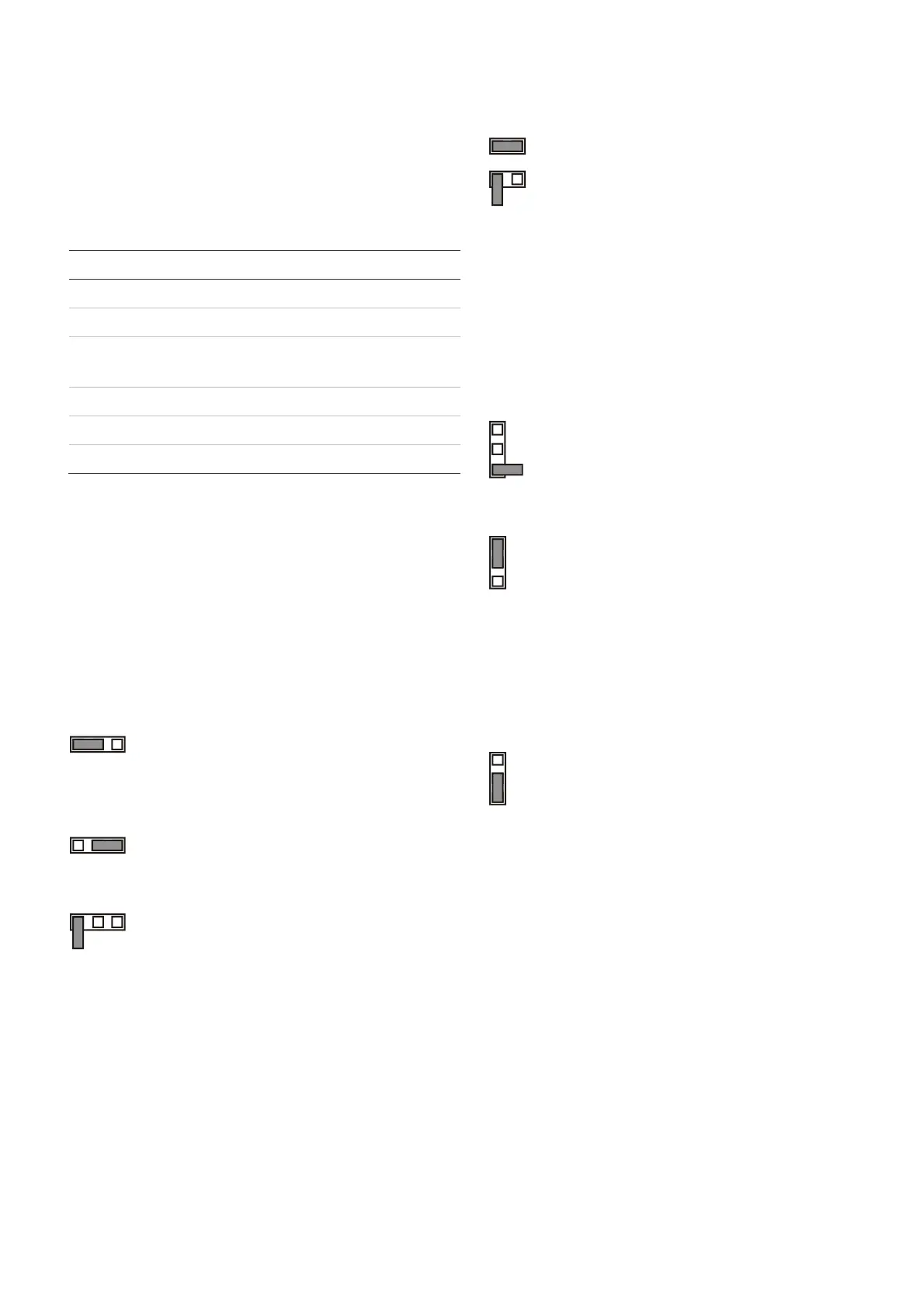

Cavaliers
J1 : Sensibilité d’IRP
Le délai de déclenchement de l’alarme (vitesse de
l’algorithme de décision) dépend directement de la
sensibilité d’IRP ; plus la sensibilité est élevée, plus
la vitesse de réaction du détecteur est rapide.
Voir figure 14.
Il existe trois niveaux de sensibilité d’IRP.

Basse sensibilité : à utiliser dans les zones
à risque de fausses alarmes. N’utilisez pas
ce réglage pour les applications à grandes
distances (>20 m / 65.6 ft.) (objet 1).

Sensibilité moyenne : à utiliser dans la
plupart des situations (configuration usine)
(objet 2).

Sensibilité haute : à utiliser dans les
situations à haut risque. Recommandée
pour utilisation dans les couloirs (objet 3).
J2 : Mode de localisation de rideau (MLR)
Ce mode permet de localiser avec précision les
extrémités des rideaux. Lorsqu’un intrus intercepte
un rideau, les voyants lumineux rouge et jaune
clignotent alternativement.
Voir figure 15.
Ce mode est également utilisé pour l’alignement de
longue distance (voir « Alignement du faisceau et
test de marche du détect
eur » en page 30).
Off (Désactivé) (objet 1)
On (Activé) (objet 2). Reportez-vous à la
section « Sans l’outil d’alignement » en page
30.
J3 : Boucle double (disponible uniquement
sur VE735)
Elle est utilisée pour régler le relais d
’alarme et
d’autoprotection. Elle permet de connecter le
détecteur à tout type de centrale.
Voir figures 16 et 17.
Boucle équilibrée (4.7 kΩ)
Les bornes 4 et 5 de la sortie d’alarme
doivent être utilisées lors de l’établissement
d’une connexion à la centrale.

Boucle AL et AP isolée (configuration
usine)
L’autoprotection est isolée du relais d’alarme.
La résistance de boucle équilibrée dans le
circuit d’autoprotection est court-circuitée.
Les bornes 3 et 4 de la sortie d’alarme
doivent être utilisées lors de l’établissement
d’une connexion à la centrale.

Boucle double
La boucle AL et AP peut être contrôlée via
deux câbles.
Dans une situation normale (pas d’alarme)
l’impédance de la boucle double est de
4.7 kΩ. Pour une alarme de détecteur, le
contact de relais d’alarme s’ouvre et
l’impédance de la boucle double passe à
9.4 kΩ, indiquant une alarme. Lorsque le
boîtier du détecteur est ouvert, le circuit
d’autoprotection s’ouvre et la boucle double
est interrompue, indiquant une alarme
d’autoprotection.
