6. Välj önskade bygel- och DIP-
omkopplarinställningar (se “Inställning av
detektorn” nedan.
7.
Montera inre enheten (figur 9).
8. Justera detektorn enligt anvisningarna.
Se “Injustering av ridåer och gångtestning av
detektorn” på sidan 61.
9.
Ta bort spegelmaskerna och maska eventuellt
med etiketterna. Se “Välj täckningsmönster” på
sidan 62 och “Dölja ridåerna” på sidan 62.
10.
Montera insektsskydden (figur 20, steg 1).
11. Montera (steg 2).
12. Montera täckluckan (steg 3).
Inställning av detektorn
Efter ändringar av detektorns inställningarna eller
ändring av bevaknings mönstret måste detektorn
startas om.
Figur 11 förklaring
Punkt Beskrivning
(1) J1: PIR känslighet
(2) Sabotagekontakt
(3) J3: Dubbelballanserad (endast VE735)
(4) J2: Inställning av ridåerna (CLM)
(5) COM-port
(6) DIP-switchinställningar för PIR

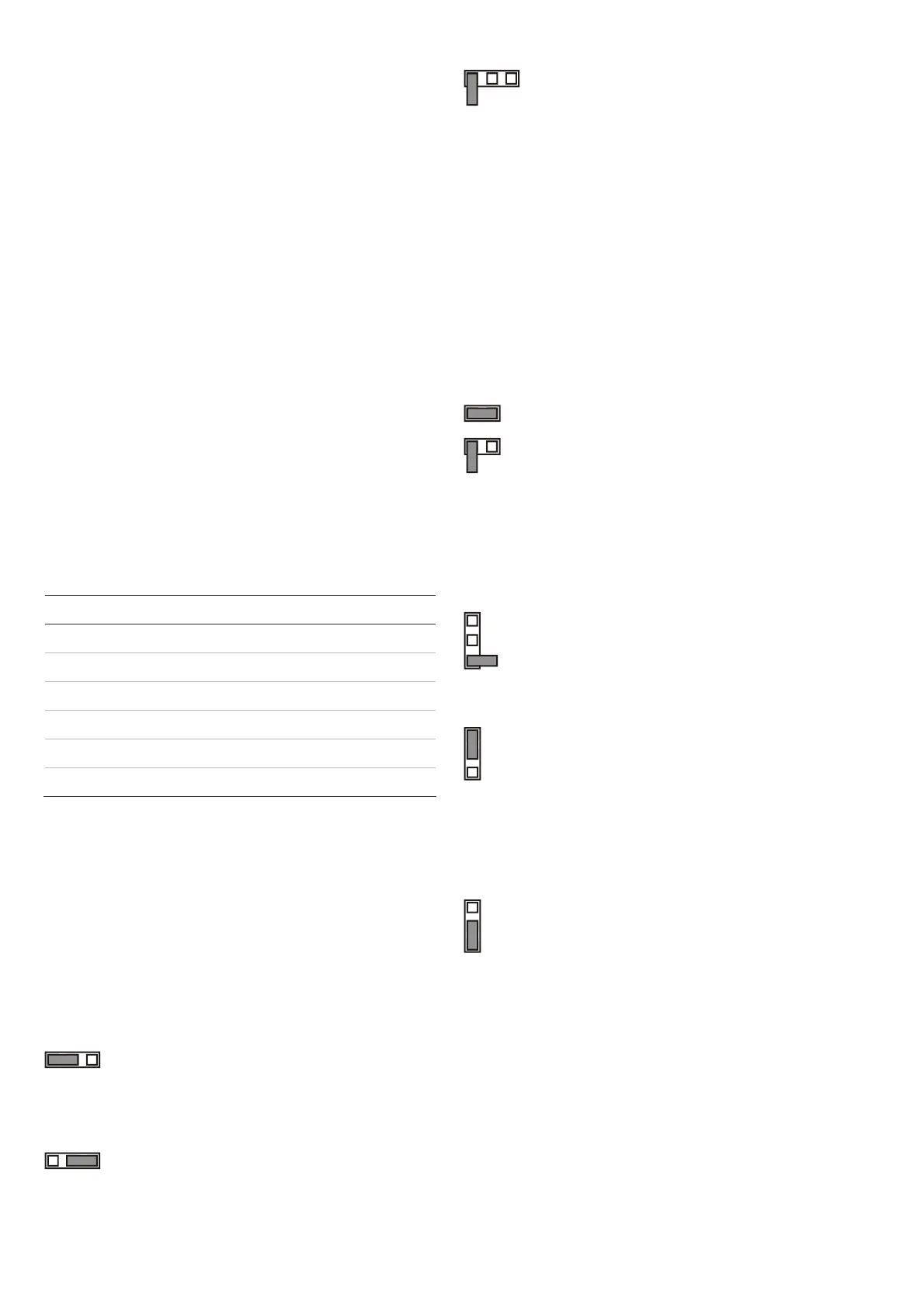

Byglar
J1: PIR-känslighet
Med den här bygeln ställer du in larmfördröjningen
(beslutsalgoritmens hastighet). Ju högre känslighet,
desto snabbare reagerar detektorn
Se figur 14.
Det finns tre olika PIR-känslighetsnivåer.
Låg känslighet: Använd denna inställning
när det finns risk för falsklarm. Använd
den inte för långa avstånd (> 20 m)
(punkt 1).
Medelkänslighet: Lämplig för de flesta
installationer (fabriksinställning) (punkt 2).
Hög känslighet: Använd denna inställning
för högriskinstallatione. Den här
inställningen är lämplig för användning i
t.ex. korridorer (punkt 3).
J2: Ridånivåläge
Med den här bygeln ställer du in ridågränserna. Om
en inkräktare tar sig förbi en ridå blinkar röda och
gula LED växelvis.
Se figur 15.
Med J2 gör du också justeringar för långa avstånd
(se “Injustering av ridåer och gångtestning av
detektorn” på sidan 61).
Av (punkt 1).
På (punkt 1). Se “Utan kalibreringsverktyg”
på sidan 61.
J3: Dubbelbalanserad slinga (endast VE735)
Med denna ställer du in
funktion för larm och
sabotage relä. Med bygeln kan du ansluta
detektorn till olika centralapparater.
Enkelbalanserad (4.7 kΩ)
Larmsektionen ansluts på skruv 4 och 5
(4.7 kΩ). Sabotagesektionen ansluts på
skruv 6 och 7 (4.7 kΩ).
Brytande funktion (Fabrikinställning)
Larm och sabotage har en brytande funktion
vid aktivering.
Larmsektionen ansluts på skruv 3 och 4.
Sabotagesektionen ansluts på skruv 6
och 7.
Dubbelbalanserad slinga
Larm och sabotage kan övervakas med två
tråd. I normalläge (ingen larmsignal) är
motståndet 4.7 kΩ. Vid larm, larmrelät
öppnas och motståndet ökar till 9.4 kΩ.
Larmsektionen ansluts på skruv 4 och 7.
