Intermatic Grasslin talento smart B15 Operating Manual

132
Installation

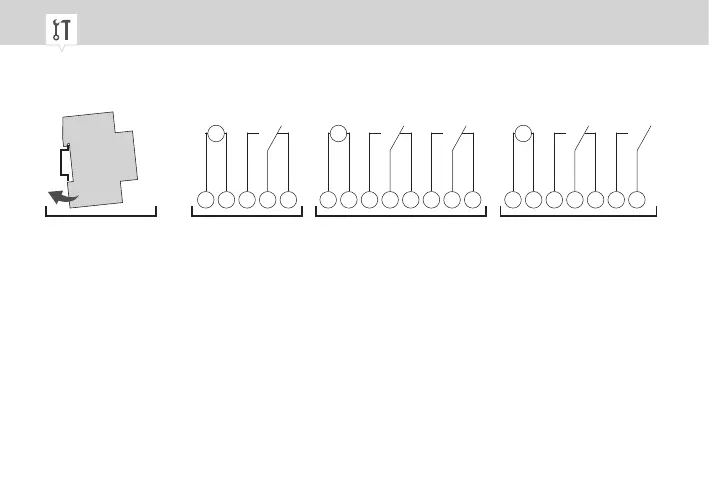

Fig. 5: Montering på DIN-skinne og koblingsdiagrammer
A Montering på DIN-skinne
B Kontaktur til 110 – 230 V med 1 kanal
C Kontaktur til 110 – 230 V med 2 kanaler
D Kontaktur til 12/24 V
1. Sæt kontakturet i oppefra på DIN-skinnen (Fig. 5/A), og tryk det bagud, indtil det klikker på plads.
2. Installér kontakturet iht. koblingsdiagrammet (Fig. 5/B), (Fig. 5/C) eller (Fig. 5/D) (brug ledninger
med et tværsnit på mellem 1mm² og 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
