Installation

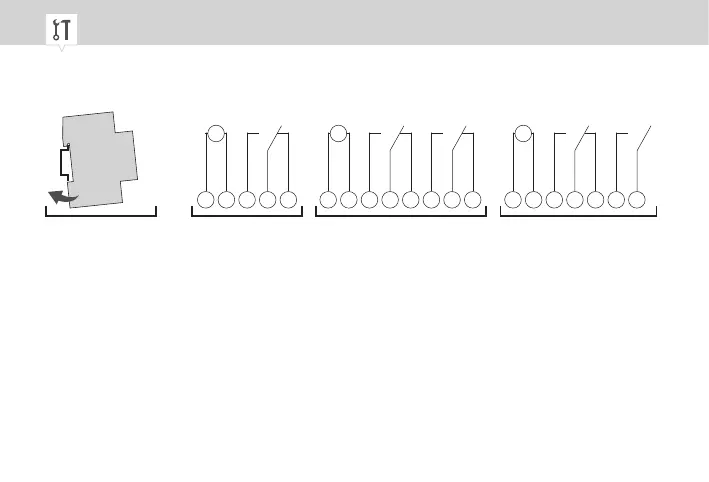

Fig. 5: Montage sur rails DIN et plans de câblage
A Montage sur rails DIN
B Horloge modulaire à 1 canal 110 – 230 V
C Horloge modulaire à 2 canaux 110 – 230 V
D Horloge modulaire 12/24V
1. Placez l'horloge modulaire par le haut sur le rail DIN (Fig. 5/A) et appuyez-la vers l'arrière jusqu'à
ce qu'elle s'encliquète.
2. Installez l'horloge modulaire selon le plan de câblage (Fig. 5/B), (Fig. 5/C) ou (Fig. 5/D) (utilisez
des câbles d'une section comprise entre 1mm² et 2,5mm²).
L N
M
~
CH1
1 2 3
M
~
CH1
1 2 3 5 6
CH2
~+
~-
L N
M
~
CH1
1 2 3 5 6
7
CH2
BA C D
